Google Fusion Tables (Tablas Dinámicas de Google). Barras
verticales.
Margarita Bakieva, José
González Such y Carlos Sancho Álvarez. 2015
Departament Mètodes
d’Investigació i Diagnòstic en Educació
Universitat de València
Objetivos
Diseñar
un gráfico de barras con el Google Fusion Tables o Tablas Dinámicas de Google.
Internet,
hojas de cálculo.
Internet,
hojas de cálculo, Google.
La extensión Google Fusión Tables es una herramienta
on-line, que utiliza la configuración de las hojas de cálculo habituales, y
permite almacenar, compartir y analizar gráficamente los datos. Los datos, como
el acceso a aplicación, se almacenan en Google Drive.
¿Qué
hay que hacer para crear un gráfico de barras con Google Fusion Tables?
Primero, debes tener una cuenta Google
Si ya tienes una, tienes que instalar Google Fusion
Tables. Para conocer cómo se instala la aplicación Google Fusion Tables o también
llamada Tablas Dinámicas de Google te invitamos a que leas nuestro tutorial de
instalación de Google Fusion Tables, donde explicamos cómo instalar la
aplicación y prepararla para trabajar con los datos.

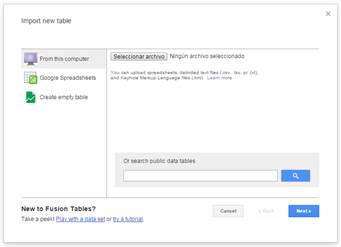

Cuando ya lo tengas todo, cargas una hoja de datos en
las Tablas Dinámicas:
Nosotros trabajaremos con datos recogidos de un grupo de
sujetos en una investigación sobre las variables de contexto educativo[1].
Google Fusion Tables carga tus datos automáticamente.

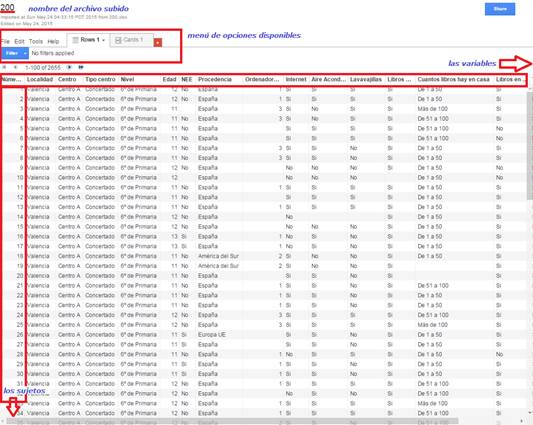

La página dónde trabajas tendrá más o menos este aspecto:

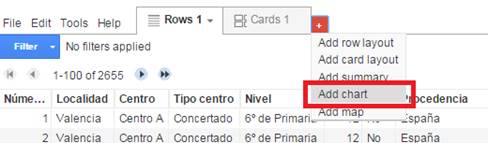

Para ir a los gráficos, en el menú de opciones disponibles, tienes que hacer click sobre el
y después aparecerá el menú en el que tienes
que seleccionar Add chart:

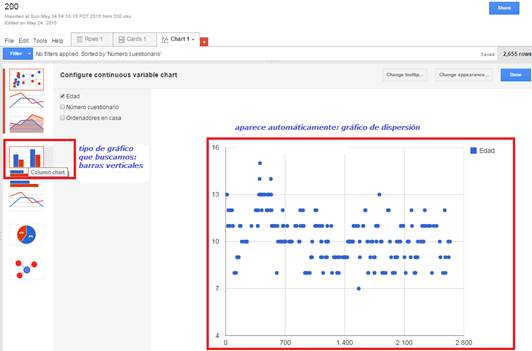

Aparece una pestaña más, con un gráfico, pero se puede
cambiar, seleccionando el tipo de gráfico que necesitamos, en la parte
izquierda vertical, simplemente pulsando sobre él:
Si pulsas sobre el gráfico de barras verticales,
Google Fusion Tables cambia la variable presentada en el gráfico, porque la
considera más adecuada.
¿Qué
tengo que hacer para configurar el gráfico?
Para configurar el gráfico de barras, tienes que
escoger la variable categórica que quieres representar. En Categorías
selecciona la variable nominal (p.ej. Aire
acondicionado) de una lista desplegable que aparece:
A partir de ahora, es necesario marcar Summarize data
para que en cada categoría se sumen los casos
de cada categoría.
Puedes añadir o quitar más datos descriptivos al
gráfico, como mínimo, máximo, la media (no sería pertinente en este caso
calcular la media de la suma) y la suma, que tampoco sería adecuado marcarla,
ya que la marcamos previamente.
Las columnas se pueden organizar mediante
por el orden ascendente respecto a una u otra
variable. Si pulsamos
se
ordenarán por orden descendente.
Se pueden marcar el máximo de categorías a ver en el
gráfico
que tiene la capacidad hasta 100 categorías.
En este caso no es necesario, al tener esta variable solamente tres categorías.

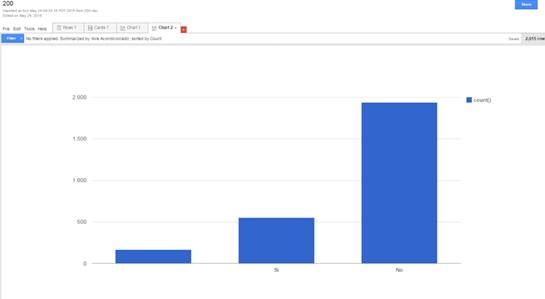

En este punto el trabajo básico de configuración de
gráfico ya se ha terminado. Pulsando
el gráfico se queda con este aspecto:
El gráfico es interactivo, cuando nos situamos sobre
él con el ratón, aparece la etiqueta de la categoría:
¿Puedo
cambiar el gráfico y su apariencia?
Una vez le has dado a el gráfico no se puede cambiar, para eso
tendrás que crear un nuevo gráfico Add chart y configurarlo a tu
gusto.
¿Qué
opciones más me ofrece la aplicación gráficos de Google Fusion Tables?
Antes de terminar el gráfico, puedes configurar la
apariencia de éste y también aplicar el filtro para la variable representada.

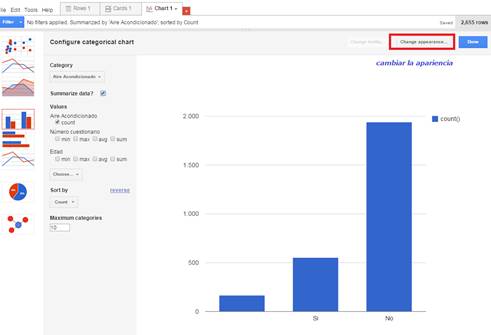

Para cambiar la etiqueta interactiva tienes que dar al
botón
:

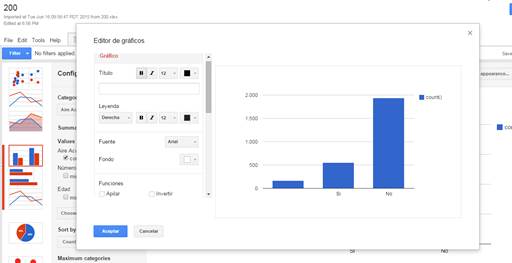

Una vez se abra la ventana del Editor de gráficos, seleccionas la apariencia que más te gusta.
En el Editor de
gráficos puedes:
·
Añadir título
·
Cambiar color de las barras
·
Cambiar el estilo de la leyenda
·
Aumentar el tamaño de gráfico
·
Inclinar etiquetas
·
Añadir barras de errores (constante o
porcentaje)
·
Cambiar la posición de la barra vertical
·
etc.

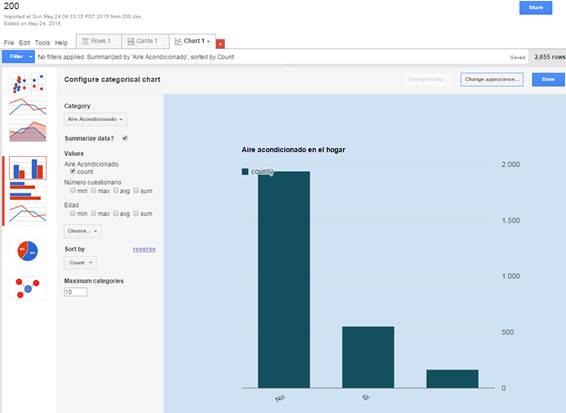

Como en este ejemplo:
Una de las opciones que ofrece Google Fusion Tables es
el poder cambiar la etiqueta interactiva (etiqueta flotante). Al tratarse de un
gráfico en el que solo hemos representado el recuento de casos, esta opción se
encuentra desactivada en este caso
¿Puedo
representar más de una variable en el gráfico de barras?
Una vez marcado
lo que vamos a ver es el recuento o los
porcentajes de una solo variable con sus categorías de respuesta. No podemos
añadir otra variable al mismo gráfico, es decir, no se pueden agrupar barras
(en este momento), aunque las dos tengan las mismas opciones de respuesta.
Referencias
Fusion Tables Help de Google, diponible en la Web: https://support.google.com/fusiontables#topic=1652595
