Optoacopladores
Indice

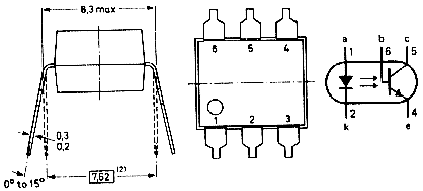

Un optoacoplador combina un dispositivo semiconductor formado por un fotoemisor, un fotoreceptor y entre ambos hay un
camino por donde se transmite la luz. Todos estos elementos se encuentran dentro de un encapsulado que por lo general es
del tipo DIP.
Volver
Funcionamiento del Optoacoplador
|
La señal de entrada es aplicada al fotoemisor y la salida es tomada del fotoreceptor. Los optoacopladores son
capaces de convertir una señal eléctrica en una señal luminosa modulada y volver a convertirla en una señal
eléctrica. La gran ventaja de un optoacoplador reside en el aislamiento eléctrico que puede establecerse entre los
circuitos de entrada y salida.
Los fotoemisores que se emplean en los optoacopladores de potencia son diodos que emiten rayos
infrarrojos (IRED) y los fotoreceptores pueden ser tiristores o transistores.
Cuando aparece una tensión sobre los terminales del diodo IRED, este emite un haz de rayos infrarrojo que transmite
a través de una pequeña guia-ondas de plástico o cristal hacia el fotorreceptor. La energía luminosa que incide
sobre el fotorreceptor hace que este genere una tensión eléctrica a su salida. Este responde a las señales de
entrada, que podrían ser pulsos de tensión.
Volver
Diferentes tipos de
Optoacopladores
|
Fototransistor: se compone de un optoacoplador con una etapa de salida formada por un transistor BJT.
Fototriac: se compone de un optoacoplador con una etapa de salida formada por un triac
Fototriac de paso por cero: Optoacoplador en cuya etapa de salida se encuentra un triac de cruce por cero. El
circuito interno de cruce por cero conmuta al triac sólo en los cruce por cero de la corriente alterna.
