Hoja de procesos

Antes de comenzar a construir nuestro objeto, debemos saber cuál va a ser el proceso de fabricación. Tendremos que considerar qué piezas se necesitan primero, cuáles podemos ir fabricando al mismo tiempo que construimos, qué materiales necesitamos en cada momento... Para no cometer errores realizaremos una tabla que contendra las siguientes características:

1. Secuencia de tareas: ¿qué pieza vamos a fabricar primero?.

2. Secuencia de operaciones: para conseguir esa pieza, ¿qué operaciones debemos realizar y en qué orden (mirar apartado herramientas)?.

3. Recursos materiales: ¿La pieza es de madera?, ¿es metálica?.

4. Máquinas y herramientas: Poner en orden de utilización las herramientas necesarias para obtener la pieza.

5. Tiempo aproximado: ¿Cuánto tiempo crees que tardarás en lograr la pieza?.

6. Encargado: ¿qué componente del grupo hará esa pieza?.



Esta hoja de procesos no está completa, pero te puede dar una idea de cómo se hace.



Tareas

(Nº pieza)

Secuencia de operaciones

Recursos materiales

Máquina y herramientas

Tiempo aproximado

Encargado

Base del proyecto

Pieza 1

Medir

Marcar

Cortar

Lijar

Tablero de aglomerado

-Regla metálica

-Lápiz

-Serrucho de costilla

-Sargento

-Tornillo de banco

-Escofina

30 min


Barandilla del puente

Pieza 8

Medir

Marcar

Cortar

Lijar

Pegar

Varilla de madera de Ø4mm

-Cinta métrica

-Lápiz

-Sierra de marquetería

-Papel de lija

-Cola blanca

40 min


Pilares del puente

Pieza 2-4

Medir

Marcar

Cortar

Perforar

Lijar

Listón de pino cuadrado de 10mm

-Regla metálica

-Lápiz

-Sierra de ingletes

-Tornillo de banco

-Papel de lija

-Taladro

-Broca de madera de Ø4mm

-Sargento

40 min






















Icono de iDevice Actividad de Espacios en Blanco

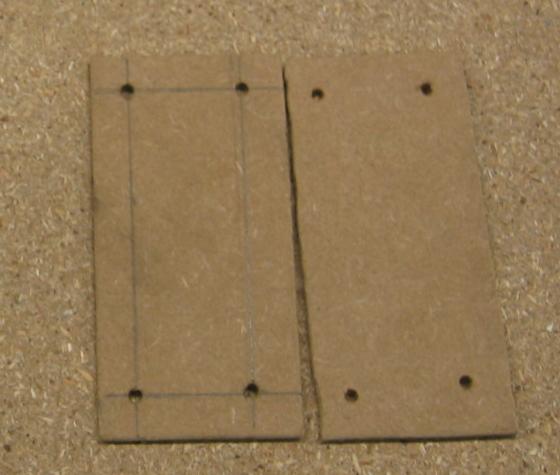

Queremos conseguir las dos piezas siguientes que corresponden a las bases
de la plataforma fija. Indica la secuencia de operaciones y las herramientas que utilizarías para obtenerlas. ¿Cuánto tiempo crees que tardarías?



Secuencia de operaciones
Herramientas Tiempo

-

-

-

-

-

-

-

-

min
