Relés
Indice
Un relé es un sistema mediante el cuál se puede controlar una potencia mucho mayor con un consumo en potencia muy
reducido.
Tipos de relés:
Volver
En general, podemos distinguir en el esquema general de un relé los siguientes bloques:
Características generales
|
Las características generales de cualquier relé son:
Para los relés de estado sólido se pueden añadir :
- Gran número de conmutaciones y larga vida útil.
- Conexión en el paso de tensión por cero, desconexión en el paso de intensidad por cero.
- Ausencia de ruido mecánico de conmutación.
- Escasa potencia de mando, compatible con TTL y MOS.
- insensibilidad a las sacudidas y a los golpes.
- Cerrado a las influencias exteriores por un recubrimiento plástico.
Volver
Están formados por una bobina y unos contactos los cuales pueden conmutar corriente continua o bien corriente
alterna. Vamos a ver los diferentes tipos de relés electromecánicos.

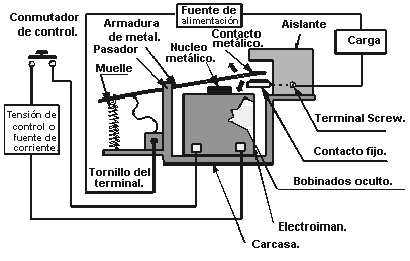

Relés de tipo armadura
Son los más antiguos y también los más utilizados. El esquema siguiente nos explica prácticamente su
constitución y funcionamiento. El electroimán hace vascular la armadura al ser excitada, cerrando los contactos
dependiendo de si es N.O ó N.C (normalmente abierto o normalmente cerrado).
Relés de Núcleo Móvil
Estos tienen un émbolo en lugar de la armadura anterior. Se utiliza un solenoide para cerrar sus contactos, debido a
su mayor fuerza atractiva (por ello es útil para manejar altas corrientes).

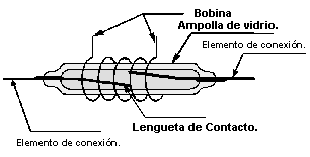

Relé tipo Reed o de Lengüeta
Formados por una ampolla de vidrio, en cuyo interior están situados los contactos (pueden se múltiples) montados
sobre delgadas láminas metálicas. Dichos contactos se cierran por medio de la excitación de una bobina, que está
situada alrededor de dicha ampolla.
Relés Polarizados
Llevan una pequeña armadura, solidaria a un imán permanente. El extremo inferior puede girar dentro de los polos de
un electroimán y el otro lleva una cabeza de contacto. Si se excita al electroimán, se mueve la armadura y cierra los
contactos. Si la polaridad es la opuesta girará en sentido contrario, abriendo los contactos ó cerrando otro circuito(
ó varios)
Volver
Un relé de estado sólido SSR (Solid State Relay), es un circuito eléctrónico que contiene en su interior un
circuito disparado por nivel, acoplado a un interruptor semiconductor, un transistor o un tiristor. Por SSR se
entenderá un producto construido y comprobado en una fábrica, no un dispositivo formado por componentes independientes
que se han montado sobre una placa de circuito impreso.
Estructura del SSR:
- Circuito de Entrada o de Control:
Control por tensión continua: el circuito de entrada suele ser un LED ( Fotodiodo), solo o con una resistencia en
serie, también podemos encontrarlo con un diodo en antiparalelo para evitar la inversión de la polaridad por
accidente. Los niveles de entrada son compatibles con TTL, CMOS, y otros valores normalizados ( 12V, 24V, etc.).
Control por tensión Alterna: El circuito de entrada suele ser como el anterior incorporando un puente rectificador
integrado y una fuente de corriente continua para polarizar el diodo LED.
- Acoplamiento.
El acoplamiento con el circuito se realiza por medio de un optoacoplador o por medio de un transformador que se
encuentra acoplado de forma magnética con el circuito de disparo del Triac.
- Circuito de Conmutación o de salida.
El circuito de salida contiene los dispositivos semiconductores de potencia con su correspondiente circuito
excitador. Este circuito será diferente según queramos conmutar CC, CA.
