ESPECTROSCOPIOS [2]
|

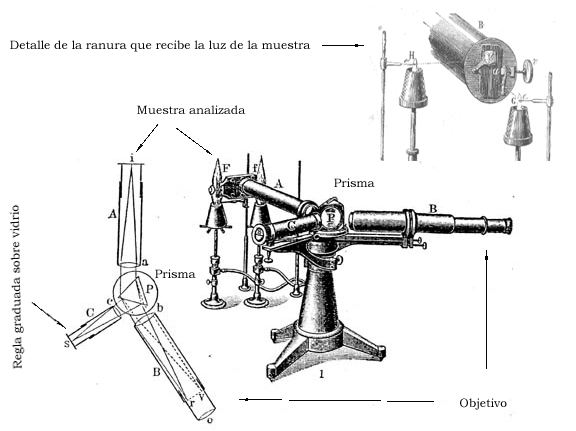

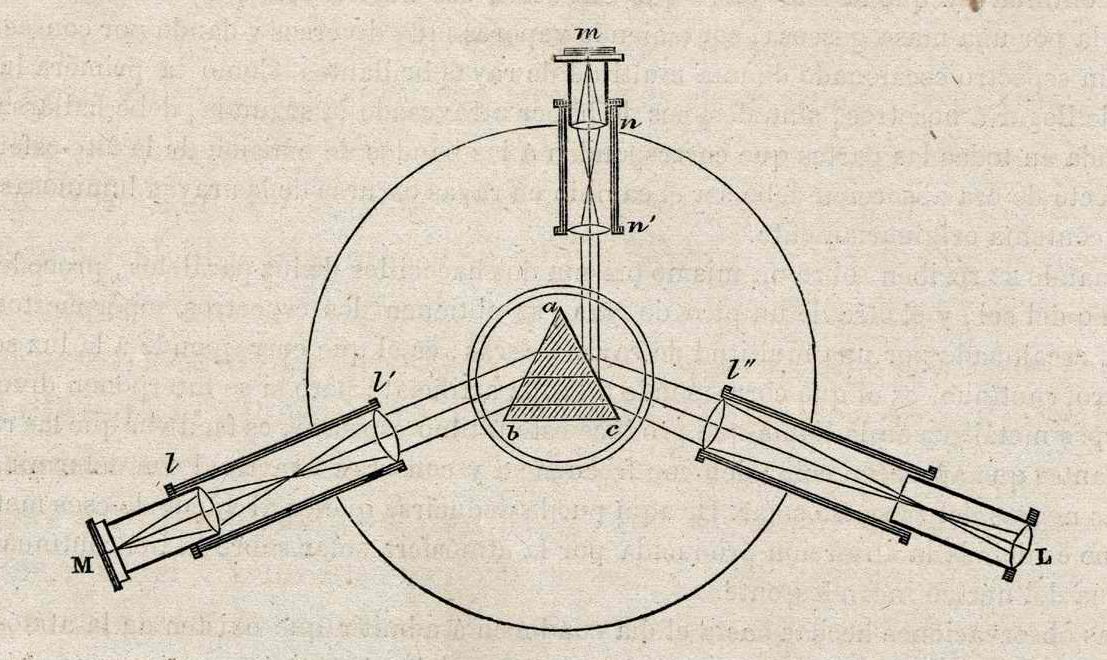

Esquema de funcionamiento del espectroscopio. El espectroscopio consta de tres brazos, el de la derecha es el objetivo [L] y el de la izquierda [M] es el que conduce la luz emitida por la muestra hasta el prisma [abc] que produce la separación de los diversos colores. El tercer brazo, situado en el centro de la figura [m-n] contiene una escala graduada sobre vidrio, colocada de tal modo que su imagen se refleja sobre una de las caras del prisma [abc] del espectroscopio y se dirige hacia el objetivo [L]. De este modo, en el objetivo aparecen superpuestas dos imágenes, la escala graduada y la procedente de la muestra con las líneas espectrales características de la sustancia. Por ello, resulta posible calibrar el instrumento mediante líneas producidas por sustancias cuyo espectro es conocido. Utilizando varias sustancias de este tipo, se puede establecer una gráfica que relaciona la longitud de onda de la radiación emitida con la escala de la regla graduada del espectroscopio correspondiente. El brazo que recoge la luz de la muestra [M] contiene una rendija variable y un prisma, con lo que se pueden comparar simultáneamente la luz de dos muestras diferentes, de acuerdo con el esquema de la gráfica adjunta. |
|
|
|

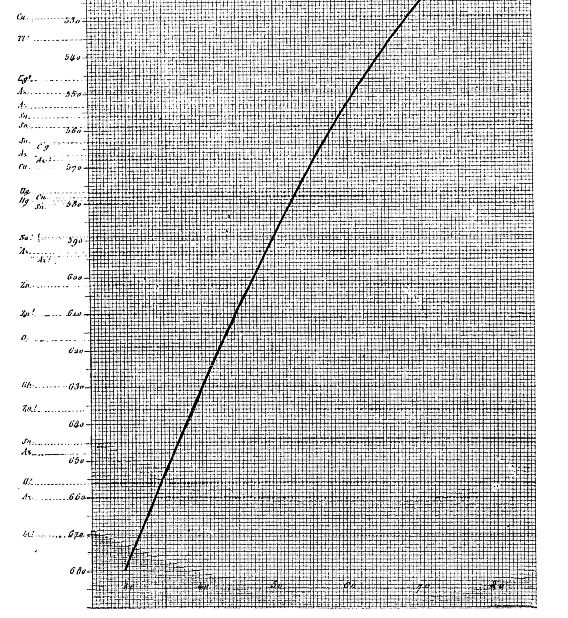

Gracias a este diseño, el observador puede contemplar superpuestas dos imágenes: una escala graduada y las líneas de colores características de la sustancia. Por ello, resulta posible calibrar el instrumento mediante líneas producidas por sustancias cuyo espectro es conocido. Utilizando varias sustancias de este tipo, se puede establecer una gráfica que relaciona la longitud de onda de la radiación emitida con la escala de la regla graduada del espectroscopio correspondiente.
 |
 |
