Google Fusion Tables (Tablas Dinámicas
de Google). Gráfico de sectores.
Margarita
Bakieva, José González Such y Carlos Sancho Álvarez. 2015
Departament
Mètodes d’Investigació i Diagnòstic en Educació
Universitat de
València
Diseñar
un gráfico de sectores con el Google Fusion Tables o Tablas Dinámicas de
Google.
Internet,
hojas de cálculo.
Internet,
hojas de cálculo, Google.
La extensión Google Fusión Tables es una herramienta
on-line, que utiliza la configuración de las hojas de cálculo habituales, y
permite almacenar, compartir y analizar gráficamente los datos. Los datos, como
el acceso a aplicación, se almacenan en Google Drive.
¿Qué
hay que hacer para crear un gráfico de sectores con Google Fusion Tables?
Primero, debes tener una cuenta Google
Si ya tienes una, tienes que instalar Google Fusion
Tables. Para conocer cómo se instala la aplicación Google Fusion Tables o también
llamada Tablas Dinámicas de Google te invitamos a que leas nuestro tutorial de instalación
de Google Fusion Tables, donde explicamos cómo instalar la aplicación y
prepararla para trabajar con los datos.

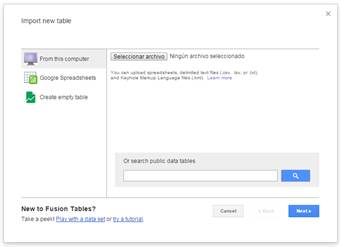

Cuando ya lo tengas todo, cargas una hoja de datos en
las Tablas Dinámicas:
Nosotros trabajaremos con datos recogidos de un grupo
de sujetos en una investigación sobre las variables de contexto educativo[1].
Google Fusion Tables carga tus datos automáticamente.

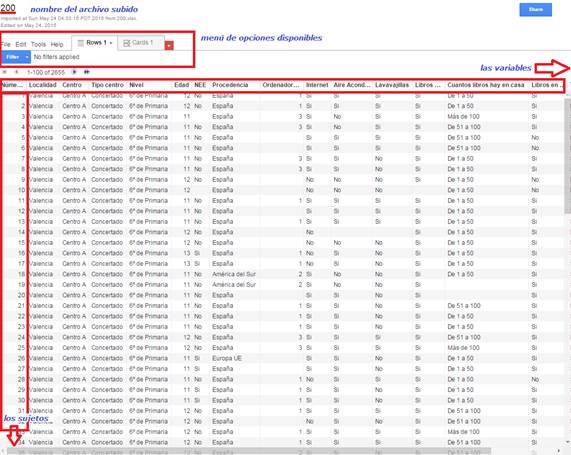

La página dónde trabajas tendrá más o menos este aspecto:

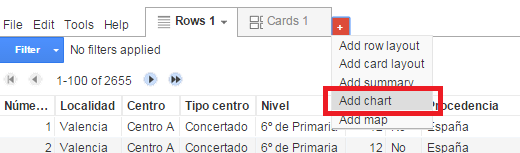

Para ir a los gráficos, en el menú de opciones disponibles, tienes que hacer click sobre el
y después aparecerá el menú en el que tienes
que seleccionar Add chart:

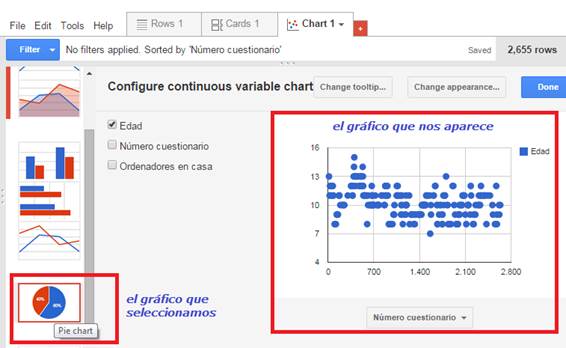

Aparece una pestaña más, con un gráfico, pero lo
cambiaremos, seleccionando el tipo de gráfico que necesitamos, en la parte
izquierda vertical, simplemente pulsando sobre él:

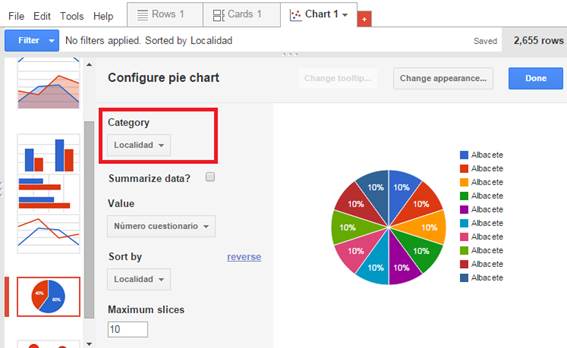

Si pulsas sobre el gráfico de sectores
(tartitas, o quesitos), Google Fusion Tables
cambia la variable presentada en el gráfico, porque la considera más adecuada
(en este caso ha seleccionado “Localidad”).
¿Qué
tengo que hacer para configurar el gráfico?
Para configurar el gráfico de sectores y representar
la variable de interés, primero tienes que escoger la variable categórica que
quieres representar. En Categorías
selecciona la variable nominal (p.ej. Nivel) de una lista desplegable que
aparece:
A partir de ahora, es necesario marcar Summarize data
para que en cada categoría se sumen los casos
de cada categoría.
Los valores
en
cada categoría se pueden contar como suma de casos para cada categoría
o como Suma de otras categorías de otras
variables, si marcamos opción
y escogemos una de las variables de la lista
desplegable. En este caso cualquier otra opción no sería adecuada, nos quedamos
con suma de casos en cada categoría de la variable escogida (Nivel).
Se pueden marcar el máximo de categorías a ver en el
gráfico
que tiene la capacidad hasta 100 categorías.
En este caso no es necesario, al tener esta variable solamente cinco
categorías.

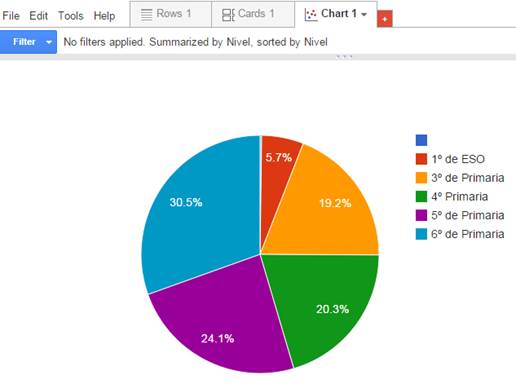

En este punto el trabajo básico de configuración de
gráfico ya se ha terminado. Pulsando
el gráfico cobra este aspecto:
El gráfico es interactivo, cuando nos situamos sobre
él con el ratón, aparece la etiqueta de la categoría:
¿Puedo
cambiar el gráfico y su apariencia?
Una vez le has dado a
el gráfico no se puede cambiar, para poder
hacerlo tendrás que crear un nuevo gráfico Add chart y configurar éste a tu
gusto.
¿Qué
opciones más me ofrece la aplicación gráficos de Google Fusion Tables?
Antes de terminar el gráfico (antes de pulsar
),
puedes configurar la apariencia del gráfico, y también aplicar el filtro para
la variable representada.
Para cambiar la apariencia del gráfico existe el botón
,
que permite acceder al Editor de
gráficos:

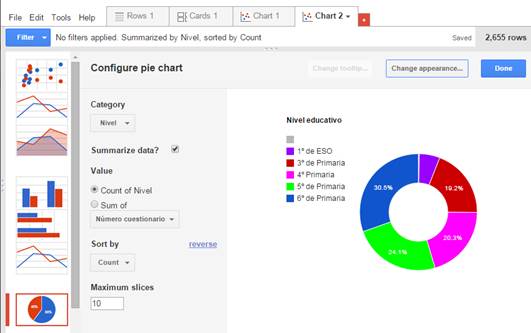

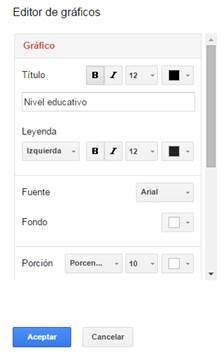

Una vez se abra la ventana del Editor de gráficos,
seleccionas la apariencia que más te gusta. Puedes:
·
Añadir título
·
Cambiar la posición y el estilo de la
leyenda
·
Cambiar color de los sectores
·
Aumentar el tamaño de gráfico y darle otro
aspecto (3D, aumentar)
·
Cambiar porcentajes por recuento de casos
en cada sector
·
Añadir borde o agujero al gráfico
·
etc.
Una de las opciones interesantes que ofrece Google
Fusion Tables es el poder cambiar la etiqueta interactiva (etiqueta flotante).
Al tratarse de un gráfico en el que solo hemos representado el recuento de
casos, esta opción se encuentra desactivada en este caso
¿Cómo
puedo aplicar el filtro a este gráfico?
Para aplicar el filtro, es decir, para que en el
gráfico solo aparezcan casos de una categoría concreta de una variable
diferente, hay opción
.

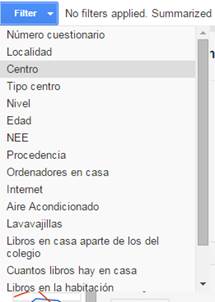

Si la abres, de una lista de variables puedes escoger una que servirá de
filtro:
Por ejemplo la variable “Centro”, para ver qué niveles
educativos se han estudiado según tipo de centro (público, privado o

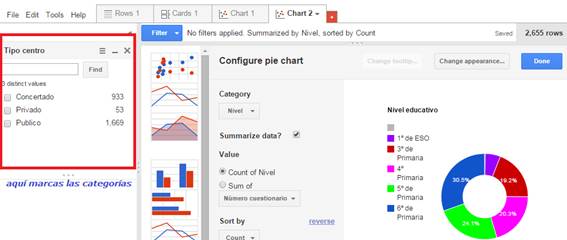

concertado). Entonces, cuando configuramos el filtro, se abre una columna en la
que puedes marcar las categorías que quieres ver:
Además, en cada categoría de la variable filtro se
indican cuántos casos existen para ésta.
Cuando marcas una de las categorías (p.ej. Público
,
para ver cómo se distribuyen los niveles sólo en los casos recogidos en centros
públicos), la apariencia cambia:
Los porcentajes se han redistribuido de una manera
diferente.
Referencias
Fusion Tables Help de Google, diponible en la Web: https://support.google.com/fusiontables#topic=1652595
Material elaborado en el marco de la convocatoria de
ayudas para el desarrollo de la Innovación Educativa en la Universitat de
València del Vicerectorat de Polítiques de Formació i Qualitat Educativa de la
Universitat de València de 28 de julio de 2014.
