Open Office. Calc. Diagrama de Dispersión

Luis Joaristi y Luis Lizasoain
Departamento Métodos de Investigación y Diagnóstico en Educación. Universidad del País Vasco

Diagrama de Dispersión

Como es sabido, el coeficiente de correlación de Pearson fue diseñado para cuantificar relaciones lineales. Y la manera más fácil de evaluar la linealidad de la relación entre dos variables es examinar el diagrama de dispersión de las mismas viendo si la nube de apuntes se ajusta a una recta de regresión. Veamos la secuencia para la valuación gráfica de la linealidad de la relación.

En primer lugar se ha de generar el diagrama de dispersión. Para ello, se activa el botón de gráficos oo03_12.png (Figura 16) y una vez abierto el cuadro de diálogo se especifica como tipo de gráfico el de dispersión (Figura 17).

Figura 16. Botón de Gráfico.

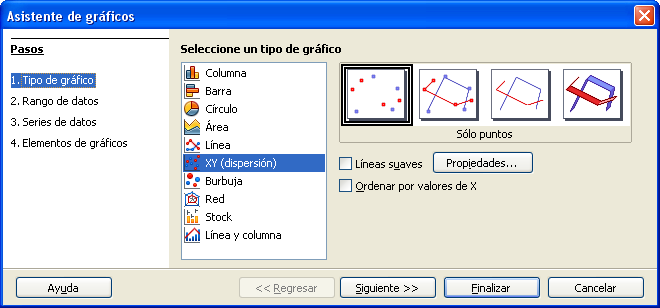

Figura 17. Especificación del tipo de gráfico

Al igual que en el caso de los coeficientes, se ha de especificar el rango de los datos (Figura 18), y los ejes en que han de situarse las variables (Figura 19).

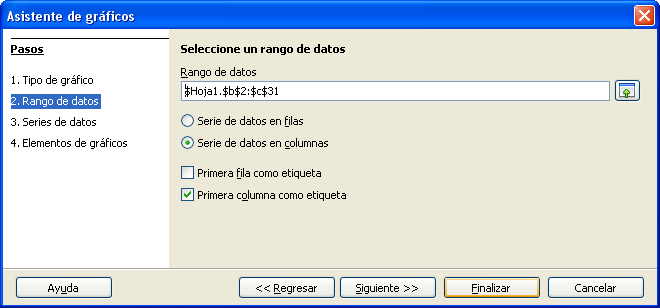

Figura 18. Especificación del rango de datos

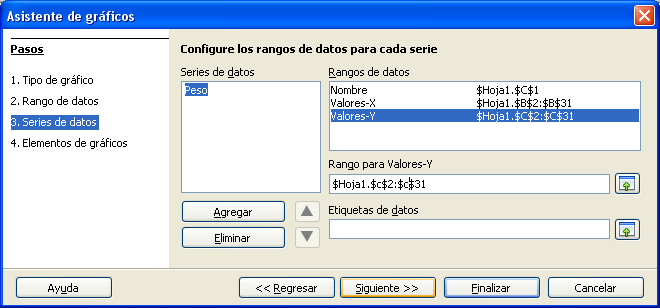

Figura 19. Especificación de columna de X e Y

Como resultado se obtiene el diagrama de dispersión que se muestra en la Figura 20.

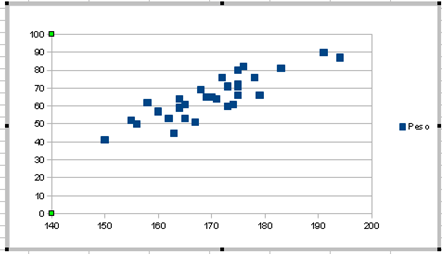

Figura 20. Diagrama de dispersión sin modificar

En el mismo ya se puede detectar mediante inspección visual que la relación entre el peso y la estatura puede considerarse como lineal. Pero esto queda aún más claro si insertamos la recta de regresión.

Para ello se pincha en cualquier punto de la nube y se pulsa el botón derecho del ratón. El efecto es que los puntos quedan resaltados con un color verde y que aparece un menú contextual. En el mismo se selecciona la opción de Insertar línea de tendencia…. (Ver Figura 21). Como resultado se abre el cuadro de diálogo de la Figura 22, en el que se selecciona la opción de lineal. El resultado de todo ello es el gráfico que aparece en la Figura 23, en el que aparece la recta de regresión.

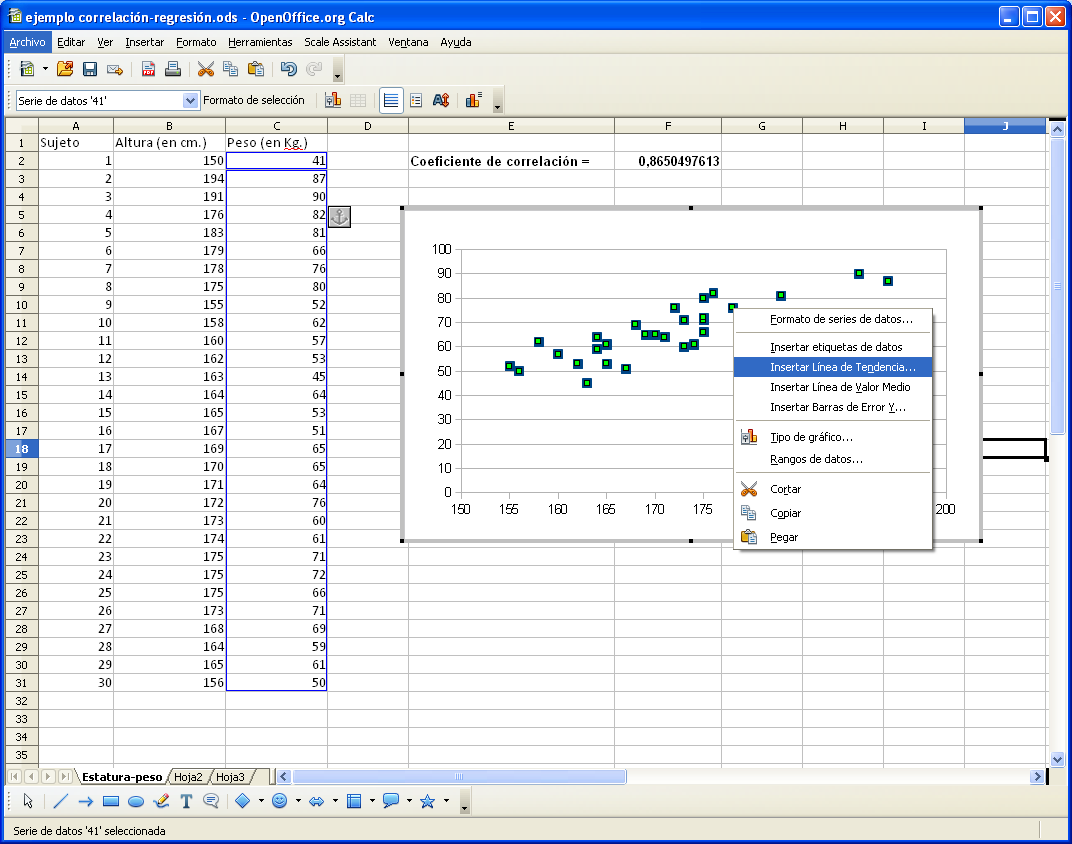

Figura 21. Diagrama de dispresiónn y opción insertar Línea de tendencia

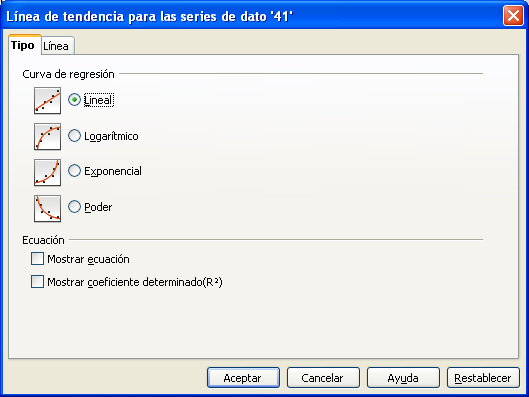

Figura 22. Opción de tendencia lineal

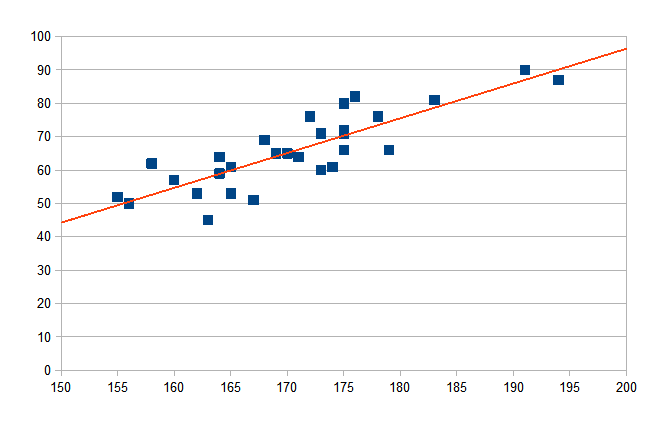

Figura 23. Diagrama de dispersión

Recursos

Video.jpg Video Diagrama de dispersión
