Uno de los dispositivos más importantes de los circuitos de potencia son los diodos, aunque tienen, entre otras, las
siguientes limitaciones : son dispositivos unidireccionales, no pudiendo circular la corriente en sentido contrario
al de conducción. El único procedimiento de control es invertir el voltaje entre ánodo y cátodo.
Los diodos de potencia se caracterizan porque en estado de conducción, deben ser capaces de soportar una alta
intensidad con una pequeña caída de tensión. En sentido inverso, deben ser capaces de soportar una fuerte tensión
negativa de ánodo con una pequeña intensidad de fugas.
El diodo responde a la ecuación:

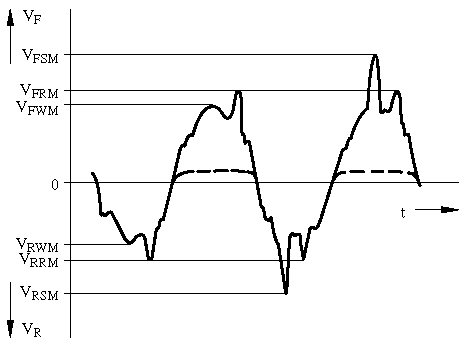

La curva característica será la que se puede ver en la parte superior, donde:
VRRM: tensión inversa máxima
VD: tensión de codo.
A continuación vamos a ir viendo las características más importantes del diodo, las cuales podemos agrupar de la
siguiente forma:
- Características estáticas:
- Parámetros en bloqueo (polarización inversa).
- Parámetros en conducción.
- Modelo estático.
- Características dinámicas:
- Tiempo de recuperación inverso (trr).
- Influencia del trr en la conmutación.
- Tiempo de recuperación directo.
- Potencias:
- Potencia máxima disipable.
- Potencia media disipada.
- Potencia inversa de pico repetitivo.
- Potencia inversa de pico no repetitivo.
- Características térmicas.
- Protección contra sobreintensidades.
Volver
Características estáticas
|
Parámetros en bloqueo
- Tensión inversa de pico de trabajo (VRWM): es la que puede ser soportada por el dispositivo
de forma continuada, sin peligro de entrar en ruptura por avalancha.
- Tensión inversa de pico repetitivo (VRRM): es la que puede ser soportada en picos de 1 ms,
repetidos cada 10 ms de forma continuada.
- Tensión inversa de pico no repetitiva (VRSM): es aquella que puede ser soportada una sola
vez durante 10ms cada 10 minutos o más.
- Tensión de ruptura (VBR): si se alcanza, aunque sea una sola vez, durante 10 ms el diodo
puede destruirse o degradar las características del mismo.
- Tensión inversa contínua (VR): es la tensión continua que soporta el diodo en estado de
bloqueo.
Volver
Parámetros en conducción
- Intensidad media nominal (IF(AV)): es el valor medio de la máxima intensidad de impulsos
sinusuidales de 180º que el diodo puede soportar.
- Intensidad de pico repetitivo (IFRM): es aquella que puede ser soportada cada 20 ms , con una
duración de pico a 1 ms, a una determinada temperatura de la cápsula (normalmente 25º).
- Intensidad directa de pico no repetitiva (IFSM): es el máximo pico de intensidad aplicable, una
vez cada 10 minutos, con una duración de 10 ms.
- Intensidad directa (IF): es la corriente que circula por el diodo cuando se encuentra en el estado
de conducción.
Volver
Modelos estáticos del diodo
Los distintos modelos del diodo en su región directa (modelos estáticos) se representan en la figura
superior. Estos modelos facilitan los cálculos a realizar, para lo cual debemos escoger el modelo adecuado según el
nivel de precisión que necesitemos.
Estos modelos se suelen emplear para cálculos a mano, reservando modelos más complejos para programas de
simulación como PSPICE. Dichos modelos suelen ser proporcionados por el fabricante, e incluso pueden venir ya en las
librerías del programa.
Volver
Características dinámicas
|

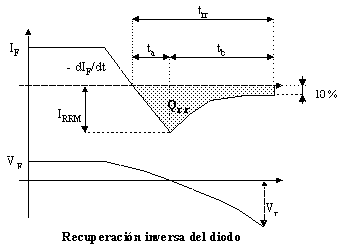

Tiempo de recuperación inverso
El paso del estado de conducción al de bloqueo en el diodo no se efectúa instantáneamente. Si un
diodo se encuentra conduciendo una intensidad IF, la zona central de la unión P-N está saturada de
portadores mayoritarios con tanta mayor densidad de éstos cuanto mayor sea IF. Si mediante la aplicación de
una tensión inversa forzamos la anulación de la corriente con cierta velocidad di/dt, resultará que después del paso
por cero de la corriente existe cierta cantidad de portadores que cambian su sentido de movimiento y permiten que el
diodo conduzca en sentido contrario durante un instante. La tensión inversa entre ánodo y cátodo no se establece
hasta después del tiempo ta llamado tiempo de almacenamiento, en el que los portadores empiezan a escasear y
aparece en la unión la zona de carga espacial. La intensidad todavía tarda un tiempo tb (llamado tiempo de
caída) en pasar de un valor de pico negativo (IRRM) a un valor despreciable mientras van desapareciedo el
exceso de portadores.
- ta (tiempo de almacenamiento): es el tiempo que transcurre desde el paso por cero de la intensidad
hasta llegar al pico negativo.
- tb (tiempo de caída): es el tiempo transcurrido desde el pico negativo de intensidad hasta que
ésta se anula, y es debido a la descarga de la capacidad de la unión polarizada en inverso. En la práctica se suele
medir desde el valor de pico negativo de la intensidad hasta el 10 % de éste.
- trr (tiempo de recuperación inversa): es la suma de ta y tb.
- Qrr: se define como la carga eléctrica desplazada, y representa el área negativa de la
característica de recuperación inversa del diodo.
- di/dt: es el pico negativo de la intensidad.
- Irr: es el pico negativo de la intensidad.
La relación entre tb/ta es conocida como factor de suavizado "SF".
Si observamos la gráfica podemos considerar Qrr por el área de un triángulo :
De donde :
Para el cálculo de los parámetros IRRM y Qrr podemos suponer uno de los dos
siguientes casos:
- Para ta = tb trr = 2ta
- Para ta = trr tb = 0
En el primer caso obtenemos:
Y en el segundo caso:
Volver
Influencia del trr en la conmutación
Si el tiempo que tarda el diodo en conmutar no es despreciable :
- Se limita la frecuencia de funcionamiento.
- Existe una disipación de potencia durante el tiempo de recuperación inversa.
Para altas frecuencias, por tanto, debemos usar diodos de recuperación rápida.
Factores de los que depende trr :
- A mayor IRRM menor trr.
- Cuanta mayor sea la intensidad principal que atraviesa el diodo mayor será la capacidad almacenada, y por tanto
mayor será trr.
Volver
Tiempo de recuperación directo

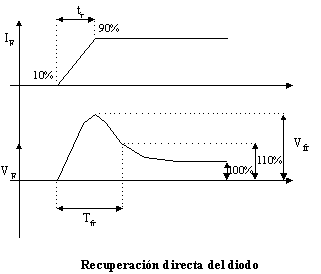

tfr (tiempo de recuperación directo): es el
tiempo que transcurre entre el instante en que la tensión ánodo-cátodo se hace positiva y el instante en que dicha
tensión se estabiliza en el valor VF.
Este tiempo es bastante menor que el de recuperación inversa y no suele producir pérdidas de
potencia apreciables.
Volver
Potencia máxima disipable (Pmáx)
Es un valor de potencia que el dispositivo puede disipar, pero no debemos confundirlo con la potencia que disipa el
diodo durante el funcionamiento, llamada ésta potencia de trabajo.
Volver
Potencia media disipada (PAV)
Es la disipación de potencia resultante cuando el dispositivo se encuentra en estado de conducción, si se desprecia la
potencia disipada debida a la corriente de fugas.
Se define la potencia media (PAV) que puede disipar el dispositivo, como :
Si incluimos en esta expresión el modelo estático, resulta :
y como :
es la intensidad media nominal
es la intensidad eficaz al cuadrado
Nos queda finalmente :
Generalmente el fabricante integra en las hojas de características tablas que indican la potencia
disipada por el elemento para una intensidad conocida.
Otro dato que puede dar el fabricante es curvas que relacionen la potencia media con la intensidad media y el factor
de forma (ya que el factor de forma es la intensidad eficaz dividida entre la intensidad media).
Volver
Potencia inversa de pico repetitiva (PRRM)
Es la máxima potencia que puede disipar el dispositivo en estado de bloqueo.
Potencia inversa de pico no repeptitiva (PRSM)
Similar a la anterior, pero dada para un pulso único.
Volver
Temperatura de la unión (Tjmáx)
Es el límite superior de temperatura que nunca debemos hacer sobrepasar a la unión del dispositivo si queremos evitar
su inmediata destrucción.
En ocasiones, en lugar de la temperatura de la unión se nos da la "operating temperature range" (margen de
temperatura de funcionamiento), que significa que el dispositivo se ha fabricado para funcionar en un intervalo de
temperaturas comprendidas entre dos valores, uno mínimo y otro máximo.
Temperatura de almacenamiento (Tstg)
Es la temperatura a la que se encuentra el dispositivo cuando no se le aplica ninguna potencia. El fabricante suele dar
un margen de valores para esta temperatura.
Volver
Resistencia térmica unión-contenedor (Rjc)
Es la resistencia entre la unión del semiconductor y el encapsulado del dispositivo. En caso de no dar este dato el
fabricante se puede calcular mediante la fórmula:
Rjc = (Tjmáx - Tc) / Pmáx
siendo Tc la temperatura del contenedor y Pmáx la potencia máxima disipable.
Resistencia térmica contenedor-disipador (Rcd)
Es la resistencia existente entre el contenedor del dispositivo y el disipador (aleta refrigeradora). Se supone que la
propagación se efectúa directamente sin pasar por otro medio (como mica aislante, etc).
Volver
Protección contra sobreintensidades
|
Principales causas de sobreintensidades
La causa principal de sobreintensidad es, naturalmente, la presencia de un cortocircuito en la carga, debido a cualquier
causa. De todos modos, pueden aparecer picos de corriente en el caso de alimentación de motores, carga de condesadores,
utilización en régimen de soldadura, etc.
Estas sobrecargas se traducen en una elevación de temperatura enorme en la unión, que es incapaz de evacuar las
calorias generadas, pasando de forma casi instantánea al estado de cortocircuito (avalancha térmica).
Organos de protección
Los dispositivos de protección que aseguran una eficacia elevada o total son poco numerosos y por eso los más
empleados actualmente siguen siendo los fusibles, del tipo "ultrarrápidos" en la mayoría de los casos.
Los fusibles, como su nombre indica, actúan por la fusión del metal de que están compuestos y tienen sus
caracterísitcas indicadas en función de la potencia que pueden manejar; por esto el calibre de un fusible no se da
sólo con su valor eficaz de corriente, sino incluso con su I2t y su tensión.
