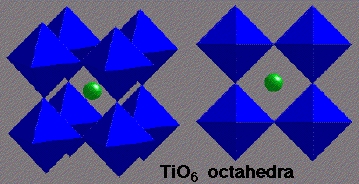

1.- Manganitas de valencia mixta con estructura tipo perovsquita. El interés para aplicaciones tecnológicas de las perovsquitas de iones lantánidos y manganeso dopadas con iones alcalinotérreos ha adquirido un nuevo impluso en los últimos años con el descubrimiento de la magnetoresistencia colosal en estos materiales. El uso de un método de síntesis basado en precursores nos ha permitido la obtención como fase única a bajas temperaturas de las perovsquitas de lantano y manganeso dopadas con los iones alcalinos sodio y potasio, y controlar la estequiometría de los productos obtenidos. Hemos podido así determinar por primera vez la posición de algunos puntos relevantes en el diagrama de fases electrónico de perovsquitas dopadas con iones alcalinos, y hemos mostrado como las propiedades electrónicas de estos sistemas de valencia

mixta están controladas por la concentración de vacantes en posiciones B de la estructura perovsquita, que puede ser controlada químicamente por la substitución del ión lantano por los iones alcalinos.^{1, 4, 10, 11}

2.- Nitruros y oxinitruros de metales de transición. El interés en los carburos y nitruros de metales de transición está creciendo continuamente, a medida que van encontrándose nuevas aplicaciones para estos materiales. En este contexto, hemos estudiado la química de los nitruros ternarios intersticiales de molibdeno y hierro, cobalto y niquel, compuestos que son interesantes dada su potencial actividad catalítica en procesos relevantes desde el punto de vista industrial, como la denitrogenación y la desulfuración (HDN, HDS). Además de establecer las condiciones óptimas de preparación de muestras puras de los compuestos M₃Mo₃N (M=Fe, Co), hemos refinado sus estructuras a partir de datos de difracción en polvo. El compuesto análogo de niquel muestra una estequimetría distinta, Ni₂Mo₃N, y hemos determinado ab initio su estructura a partir de datos de difracción de polvo.⁷

Una de las limitaciones del método de síntesis de estos materiales basado en la amonolisis de óxidos precursores es la imposibilidad de obtener fases puras, excepto en los casos en los que la estequiometría en metales del óxido precursor y del nitruro/oxinitruro final son iguales. Por eso, hemos desarrollado procedimientos de síntesis alternativos que nos han permitido explorar composiciones metálicas diferentes en estos sistemas complejos.⁹ En estos momentos, estamos utilizando esta estrategia de síntesis, basada en la amonolisis de precursores obtenidos por liofilización de disoluciones de los metales, para obtener nuevos compuestos en el sistema V-M-O-N (M=Cr, Mo).¹²

Publicaciones seleccionadas

7.- "Chemistry of ternary interstitial molybdenum nitrides M_nMo₃N (M=Fe and Co, n=3; M=Ni, n=2)"
