MÒDUL:7243
LABORATORI DE COMPONENTS SEMICONDUCTORS DE POTÈNCIA.

Pràctica nº2: El Tiristor.

Objectiu:

Treball experimental:

1.- Disparo directe.

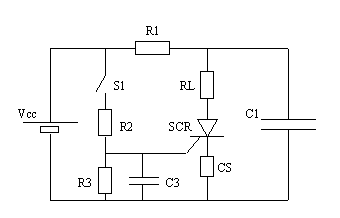

1.1.- Dissenyar el circuit de la figura per a observar el transitori de pas a on del SCR BT151.

1.2.- Monitoritzar la tensió ànode-càtode, el corrent de càtode i la tensió en la porta del SCR per als dos estats de l'interruptor S.

1.3.- Adjusteu els "settings" de l'oscil·loscopi per observar el disparo del tiristor en la pantalla de l'oscil·loscopi. Mesurar el t_d "delay time", t_gt "gate controlled turn on time" (com que mesurar el corrent de porta és molt complicat, useu la tensió de porta com referència).

1.4.- Canvieu els "settings" de l'oscil·loscopi i mesureu el dI_k/dt en la transició a on (mesurant la tensió a través de la resistència de sensat del corrent CS).

1.5.- Repetir els punts 1.3. i 1.4. per altres combinacions de R2, R3, C3 i RL.

1.6.- Cercar el mínim corrent de manteniment del tiristor.

1.7.- Cercar el mínim corrent de porta necessari per disparar el tiristor.

1.8.- Explicar en la memòria com heu les mesures dels punts 1.6. i 1.7.

NOTES:

• R1 > 100·Vcc
• CS=Currrent Sensing; es recomana emprar CS=R33.
• RL < 5R
• Regular la limitació de corrent de la font d'alimentació a menys de 0'5A.

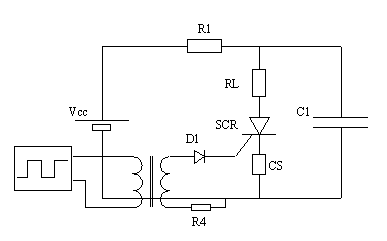

2.- Disparo aïllat.

2.1.- Monitoritzar la tensió ànode-càtode, el corrent de càtode i la tensió en la porta del SCR quan el generador de pulsos funciona i quan no.

2.2.- Adjusteu els "settings" de l'oscil·loscopi per observar el disparo del tiristor en la pantalla de l'oscil·loscopi. Mesurar el t_d, t_gt (sel·leccioneu la mínima freqüència en que el transformador proporciona suficient corrent per a disparar el tiristor, si vos fa falta intercaleu un condensador de desacoblament entre el generador d'impulsos i el transformador; per a mesurar el corrent de porta empreu R4).

2.3.- Mesureu, igualment, el dI_k/dt.

2.4.- Repetir les mesures dels apartats 2.2. i 2.3. variant R4.

2.5.- Sel·leccioneu en el generador d'impulsos la mínima freqüència possible i PWM. Cerqueu quina es la mínima amplària de puls que dispara el tiristor.

3.- Memòria.

3.1.- Presentar una memòria individual explicativa de la pràctica amb les conclusions que podeu extraure de les diverses condicions de dispar.

3.2.- Incloure individualment un disseny alternatiu per al dispar aïllat del tiristor i un eixemple raonat d'aplicacions de tiristors on siga necessari l'aïllament.

3.3.- Afegir les sugerències escaients per millorar la pràctica.
