MÒDUL:7243
LABORATORI DE COMPONENTS SEMICONDUCTORS DE POTÈNCIA.

Pràctica nº4. El Transistor Bipolar en commutació.


Objectiu:

Familiarització de l'alumne amb les característiques de commutació de transistor bipolar de potència.

Figura 1. Formes d'ona a la commutació del transistor NPN.
Figura 1. Formes d'ona a la commutació del transistor NPN.

Treball experimental:

1.- El transistor NPN.

1.1.- En el circuit de la figura 2, dissenyeu Rb.

1.2.- Ajusteu el generador de funcions a una freqüència de 1kHz y duty 20% (o el més pròxim possible a este valor), ajusteu el nivell de continua (offset) i l'amplada per conseguir VH= 5V i VL= 0V.
Monteu el circuit i observeu Vb, VCE i Ic.

1.3.- Mesureu el ton i toff i calculeu la energia perduda als dos transitoris de la commutació a Vin= 10V.

1.4.- Varieu des de Vin= 0V a Vin= 30V observant VCE i IC.
Repetiu aquestes mesures amb altres Rb, una cinc vegades més xicoteta i un altra cinc vegades més gran.
Poseu a la memòria les conclusions que podeu extraure després d'observar la experiència descrita en aquest punt.

1.5.- Repetiu els mesures del punt 1.3 per als drivers de les figures 3 i 4.

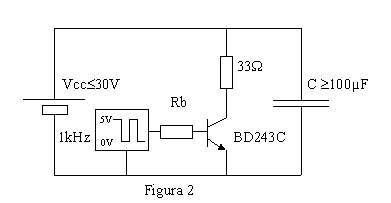

Figura 2

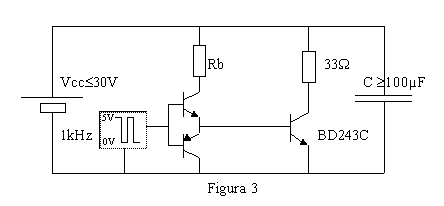

Figura 3

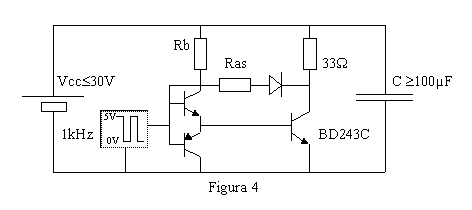

Figura 4

2.- Transistor PNP.

2.1.- Dissenyeu vosaltres un circuit equivalent al de la figura 3 amb un transistor PNP.

2.2.- Prengau les mesures corresponents al ton i toff i calculeu la energia perduda als dos transitoris de la commutació a Vin= 10V.

3.- Memòria.

3.1.- Presentar individualment una memòria explicativa de la pràctica amb les conclusions que podeu extraure de les diverses condicions de dispar.

3.2.- Expliqueu com funcionen els drivers de les figures 3 i 4.

3.3.- Inclogau i expliqueu el funcionament d'un altre driver diferent dels presentats a la pràctica per afavorir la velocitat de la transició a off d'un transistor NPN.

3.4.- Predir les perdues de commutació del BD243C en funció de la freqüència, i la freqüència màxima de commutació pels retrasos a on i a off.

3.5.- Presenteu una col·lecció alternativa de drivers per a transistors PNP.

3.6.- Afegir les sugerències escaients per millorar la pràctica.

Bibliografia:
Materiales y Componentes Electrónicos Activos.
R. Álvarez Santos
Editorial Ciencia 3, S.A.
ISBN: 84-86204-41-0
Power Electronics: Converters, applications and design.
Mohan, Underland, Robbins
John Wiley and Sons.
ISBN: 0-471-50537-4
Electrónica de Potencia: Componentes, circuitos y aplicaciones.
FF Mazda
Editorial Paraninfo.
ISBN: 84-283-2168-X
Datasheets:

NOTES:
1.- Cada grup és responsable de retornar la bolsa amb 1 placa, un joc de 3 cables i 3 sondes coaxials en el mateix estat que li va ser entregada.
2.- No es permet fumar dins del laboratori.
3.- No es permet l'ús de walkmans durant la clase.
