MÒDUL:7243
LABORATORI DE COMPONENTS SEMICONDUCTORS DE POTÈNCIA.

Pràctica nº5. Comportament lineal del Transitor Mosfet.

Objectiu:

Familiarització de l'alumne amb les caractrístiques lineals del transistor MOSFET.

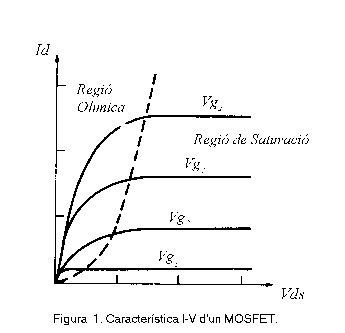

Figura 1. Característica I-V.

Treball experimental:

1.- Caracterització del canal.

1.1.- Mesureu la resistència del canal del mosfet BUZ10 i traceu la gràfica de la resistència del canal versus tensió de porta.

2.- Característica I-V.

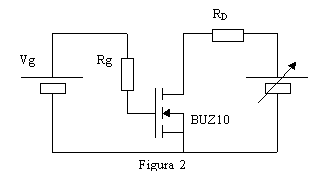

2.1.- Monteu el circuit de la figura 2. Sel·leccioneu el mode XY i persistència infinita a l'oscil·loscopi i traçar la corba característica ID vs VDS del BUZ10 en la pantalla per al menys 3 diferents tensions de porta en la regió de 0 < VDS< 20V, 0 < ID< 0'5A.
Figura 2

3.- Tansconductància.

3.1.- Dissenyeu un amplificador monoetapa amb el BUZ10.

3.2.- Quin nivell de tensió d'entrada produeix saturació a la eixida?

3.3.- Obtingau la funció ID = f (Vg) i determineu el seu domini d'aplicació.

4.- Memòria.

4.1.- Presentar individualment una memòria explicativa de la pràctica, incloent-hi les respostes a les preguntes formulades en el text del guió.

4.2.- Descriure un mètode per obtenir el patillatge d'un mosfet de canal p amb l'ajuda de només un polímetre.

4.3.- Afegir les sugerències escaients per millorar la pràctica.

Bibliografia:
Power Electronics: Converters, applications and design.
Mohan, Underland, Robbins
John Wiley and Sons.
ISBN: 0-471-50537-4
Datasheets:

NOTES:
1.- Cada grup és responsable de retornar la bolsa amb placa, cables i sondes en el mateix estat que li va ser entregada.
2.- No es permet fumar dins del laboratori.
3.- No es permet l'ús de walkmans durant la clase.
