* *CRISTALES DISPONIBLES
(Para mas información, consultar a Vicente Muñoz)
| SEMICONDUCTOR | ESTRUCTURA | Gap (eV) |
| GaS | Hexagonal (laminar) | 2.52 |
| GaSe | Hexagonal (laminar) | 2.02 |
| InSe | Romboédrico (laminar) | 1.25 |
| GaTe | Monoclínico (laminar) | 1.65 |
| CdTe | Cúbico Zinc-blenda | 1.5 |
| CdMnTe | Cúbico Zinc-blenda | 1.5-2 |
Cristales de GaS
| Referencia | Tipo | Dopante | r (Wcm) | n,p (cm -3) | m (cm2/Vs) |
| Gas1 | p | No dopado | Semiaislante | -- | -- |
Cristales de GaSe
| Referencia | Tipo | Dopante | r (Wcm) | n,p (cm -3) | m (cm2/Vs) |
| Gase1 | p | No dopado | >105 | <1012 | 35 |
| Gase2 | p | N | 20-30 | 5 1015 | 35 |

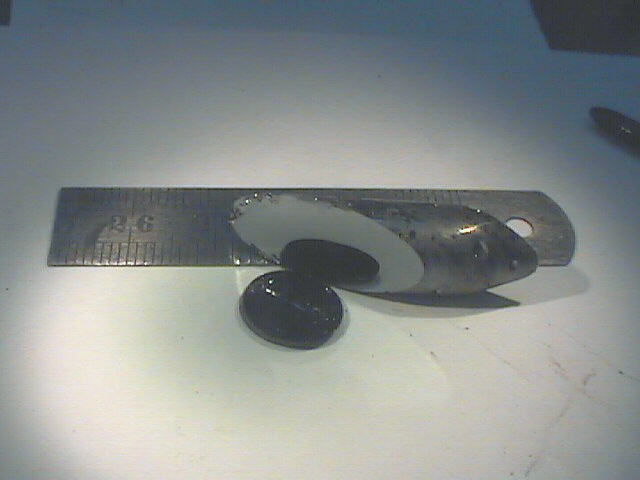

Cristales de InSe
| Referencia | Tipo | Dopante | r (Wcm) | n,p (cm -3) | m (cm2/Vs) |
| Inse1 | p | No dopado | 10-20 | 1015 | 600-1000 |
| InSe2 | p | N | 200-400 | 1014 | 30-40 |
Cristales de GaTe
| Referencia | Tipo | Dopante | r (Wcm) | n,p (cm -3) | m (cm2/Vs) |
| GaTe1 | p | No dopado | 100-200 | 1014 | 60-80 |
Cristales de CdTe
| Referencia | Tipo | Dopante | r (Wcm) | n,p (cm -3) | m (cm2/Vs) |
| CdTe1 | p | No dopado | Semiaislante | -- | -- |

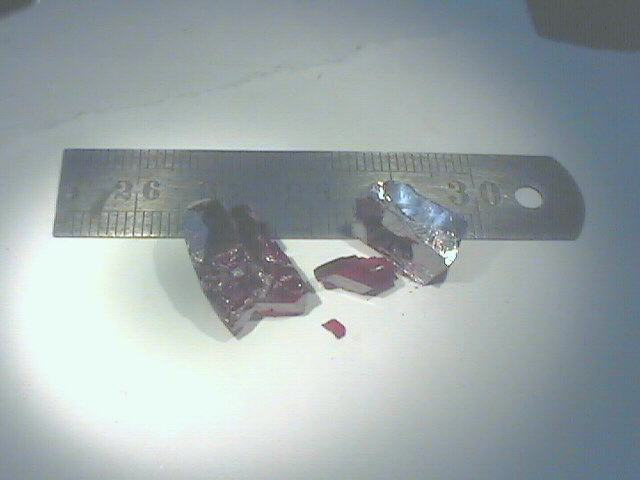

Cristales de CdxMn1-xTe
| Referencia | Tipo | Dopante | r (Wcm) | n,p (cm -3) | m (cm2/Vs) |
| CdMnTe1 | p | No dopado | Semiaislante | -- | -- |
