P5-Espectro de Rayos X
Presentación

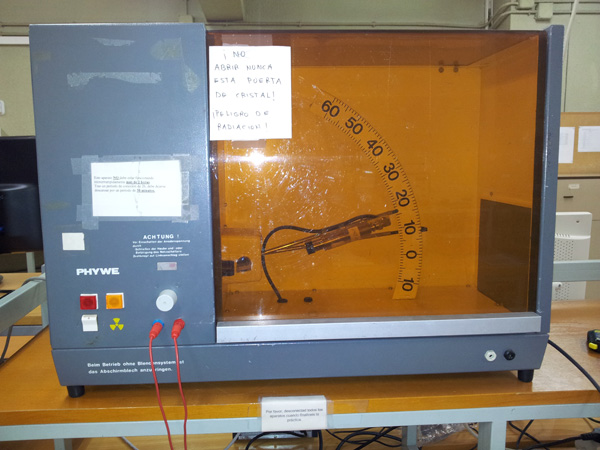

Un dispositivo experimental para medir el espectro de un tubo de rayos X es el mostrado en la figura siguiente:
El dispositivo cuenta con una fuente de Rayos X, un monocristal de fluoruro de litio (LiF) situado en un portacristales junto a la ranura de salida del haz y un fototubo, ambos unidos a sus correspondientes fieles que pueden correr sobre un semicírculo graduado que nos da la inclinación tanto del cristal como del fototubo con respecto a la dirección del haz de rayos X incidente.
El voltaje de aceleración de los electrones del tubo se mide mediante un voltímetro situado a la izquierda y el número de pulsos que registra el fototubo es contabilizado por el contador de pulsos que está situado a la derecha del montaje.
|
