2.4.5 Figuras

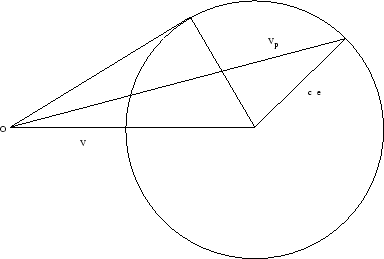

Figure: Caso subsónico: La perturbación se propaga, respecto del sistema de referencia laboratorio, con una velocidad $\vec{v}_p$ ( $\vec{v}_p = \vec{v} + c \vec{e}$). Dicha perturbación se puede propagar en todas direcciones y, eventualmente, alcanzará cualquier punto de la región que contiene el gas.

Figure: Caso supersónico: La perturbación se propaga, respecto del sistema de referencia laboratorio, con una velocidad $\vec{v}_p$ ( $\vec{v}_p = \vec{v} + c \vec{e}$). Dicha perturbación se propaga dentro de un cono de semiapertura $\alpha$: $\sin \alpha = c/v$.

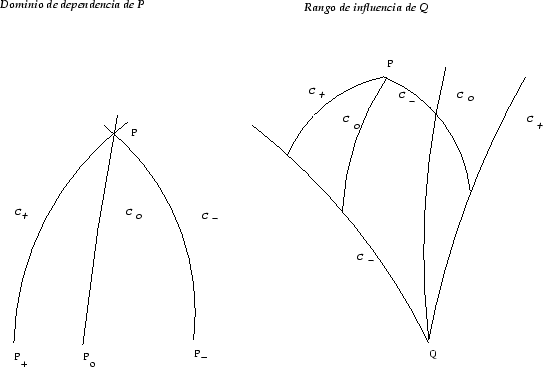

Figure 6: Dominio de dependencia de P (izquierda) y rango de influencia de Q (derecha)

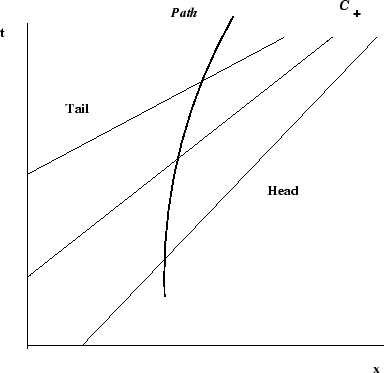

Figure 7: $J_{-}$ de compresión: $v, v+c_s$ aumentan. (Forward-facing compression wave)

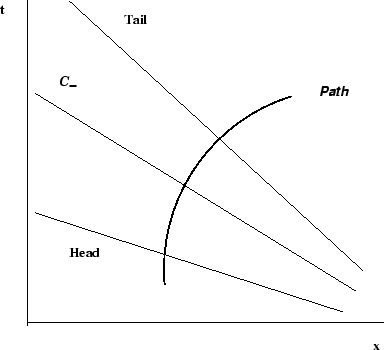

Figure 8: $J_{-}$ de rarefacción: $v, v+c_s$ disminuyen. (Forward-facing expansion wave)

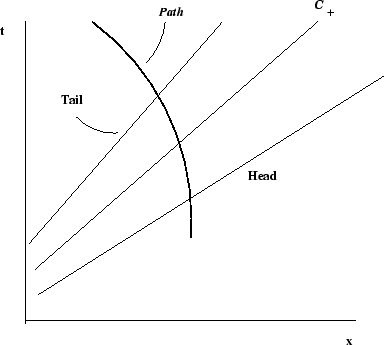

Figure 9: $J_{+}$ de compresión: $v, v-c_s$ disminuyen. (Backward-facing compression wave)

Figure 10: $J_{+}$ de rarefacción: $v, v-c_s$ aumentan. (Backward-facing expansion wave)
