Medida por el método directo

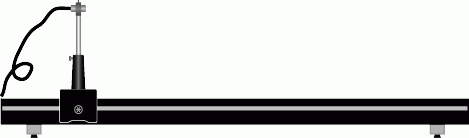

Este método permite medir el aumento visual de la lupa mediante una observación directa. Para ello, en primer lugar se coloca el objeto en el plano z_o = 0.

¿A qué distancia de la lupa debe situarse el objeto?       A continuación se añade un diafragma para fijar la posición del observador que debe situar su ojo a una distancia de la lupa igual a:

La imagen que se observa al realizar esta experiencia se muestra en la figura siguiente. Seguidamente, se coloca sobre la montura de la lupa una réplica del objeto consistente en una reglilla milimetrada. Puedes determinar el aumento visual pinchando y arrastrando la reglilla.



¿Cuánto vale el aumento visual?     ¿Cuánto vale el campo visual?     Para determinar correctamente el valor del aumento visual es necesario que esta medición se realice con el diafragma iris:

Para estudiar la dependencia del aumento y del campo con la posición del objeto repetimos las experiencias anteriores, pero situando el objeto en el plano z_o = 25 mm.

¿A qué distancia de la lupa debe situarse el objeto?

La imagen observada en este caso será como la que se muestra en la figura siguiente.

¿Cuánto vale el aumento visual?       ¿Cúanto vale el campo visual?
