Anteojo de Kepler
En el laboratorio virtual vamos a construir un telescopio de
Kepler compuesto por el acoplamiento afocal de un objetivo de focal
f 'ob=400
mm y un ocular de focal
f 'oc=50
mm. Para comenzar la práctica, se dispone de un banco de óptica
tal y como muestra la figura. A continuación deben situarse el objetivo
y el ocular adecuadamente para construir el telescopio.
![]() |
|
Para determinar la posición de la pupila de salida,
se debe situar la pantalla
pegada al ocular, un papel
difusor sobre la montura del objetivo y encender la fuente de iluminación.
A continuación se desplaza la pantalla, tal y como se muestra en la
siguiente animación, hasta que aparezca enfocada nítidamente
sobre ella la imagen de la montura del objetivo.
|
Para poder reproducir en el laboratorio las condiciones bajo las cuales se
produce la observación de un objeto lejano, haremos que actúe
como objeto para el telescopio la imagen del objeto test proporcionada por
una lente colimadora de focal
f ’c=100
mm. La lente colimadora se sitúa junto al objetivo para evitar
limitaciones del campo visual. A continuación se sitúa el ojo
en la pupila de salida, y el objeto test delante de la lente colimadora en
una posición más alejada que su plano focal objeto.
Seguidamente se desplaza el objeto lentamente hacia la lente colimadora, hasta
alcanzar la primera posición en que el observador ve nítidamente
la imagen (ver animación).
|
Dado que el telescopio trabaja con objeto en el
infinito, el campo visual tiene dimensiones angulares. Sin embargo, la experiencia
anterior nos ha proporcionado una campo visual espacial. Estrictamente, para

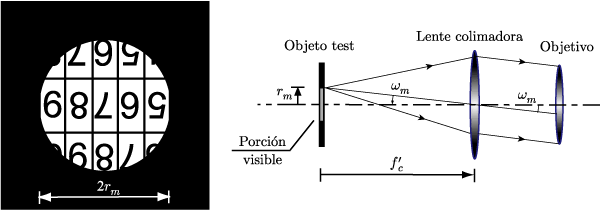

hallar el campo visual hay que calcular el ángulo que, tal y como se
muestra en la siguiente figura, subtiende desde el centro de la lente colimadora
la porción de diámetro
2rm
del objeto test visible a través del sistema.
El campo visual, 2wm, se obtiene entonces haciendo uso de la relación 2wm=arctan(2rm / f ’c).
|
Para medir el aumento visual es necesario el uso de un “ojo artificial” que reciba la imagen proporcionada por el telescopio. Dicho “ojo” está compuesto por una lente convergente de focal f ’A=200 mm que sustituye al acoplamiento córnea-cristalino, y una pantalla milimetrada que hace las veces de retina. Naturalmente, como el objeto está en el infinito, la pantalla-retina se sitúa en el foco imagen de la lente-ojo.
La imagen retiniana proporcionada por el dispositivo se muestra en la figura siguiente. Para el cálculo del aumento visual es conveniente seleccionar una parte de la escala objeto, por ejemplo una fracción de tamaño y = 1.0 mm (dos cuadros). Seguidamente se mide, con la escala de la pantalla, el tamaño “retiniano”, y’r, de la imagen del objeto seleccionado. El tamaño angular de la imagen, tan(w’), se obtiene aplicando la relación tan(w’) = y’r / f ’A.
|
A continuación se debe medir el tamaño de la imagen “retiniana” obtenida en visión directa, correspondiente a la misma fracción de objeto seleccionada anteriormente. Para ello se retira el telescopio del dispositivo experimental, y se acerca el ojo artifical hacia la lente colimadora. Este acercamiento es necesario para poder trabajar en condiciones satisfactorias de campo visual.

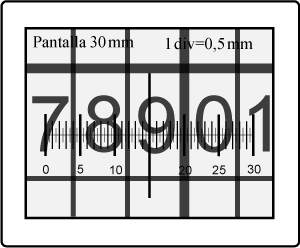

La imagen retiniana obtenida en este caso se muestra en la figura siguiente.
|
