Anteojo de Galileo

Este telescopio, que es el de diseño más antiguo, presenta una solución diferente al problema de proporcionar una imagen derecha. La solución consiste en acoplar un objetivo convergente y un ocular divergente para formar un sistema afocal. En el laboratorio virtual vamos a construir un anteojo de Galileo formado por un objetivo de focal

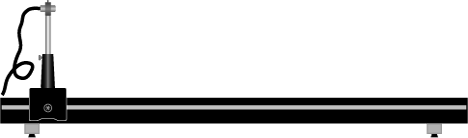

f '_ob=400 mm y un ocular de focal f '_oc= -50 mm. Para comenzar este apartado de la práctica, se dispone de un banco de óptica tal y como muestra la figura. A continuación deben situarse el objetivo y el ocular adecuadamente para construir el telescopio.

¿A qué distancia del objetivo debe situarse el ocular?

Para determinar la posición de la pupila de salida, se debe situar la pantalla pegada al ocular, un papel difusor sobre la montura del objetivo y encender la fuente de iluminación.

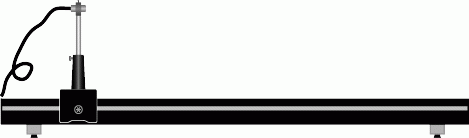

A continuación, se desplaza la pantalla, tal y como se muestra en la siguiente animación, hasta que aparezca enfocada nítidamente sobre ella la imagen de la montura del objetivo.

¿Cuál es el valor de la emergencia pupilar?       ¿Cuál es el diámetro de la pupila de salida?

Naturalmente, todas las respuestas anteriores son incorrectas. Esto es debido a que la pupila de salidad del anteojo de Galileo es virtual, estando situada entre el objetivo y el ocular. Por eso es imposible proyectarla sobre la pantalla. También es virtual la imagen intermedia, lo que impide el uso de lente de campo.

Para observar un objeto en el infinito hacemos uso, al igual que en apartados anteriores, de una lente colimadora en cuyo foco situamos el objeto. Como la pupila de salida es virtual, no podemos situar el ojo sobre la misma. En ese caso hay que situar el ojo lo más próximo posible a la pupila de salida, es decir, pegado al ocular.

La imagen observada al mirar por el anteojo de Galileo se muestra en la siguiente figura. Como se puede comprobar, la imagen está derecha, pero el campo visual es muy limitado. La limitación del campo es debida a que el ojo del observador no puede situarse sobre la pupila de salida.

Teniendo en cuenta que la focal de la lente colimadora es f ’c = 100 mm, y que las dimensiones de la cuadrícula objeto son 0.5 x 1.0 mm, ¿Cuál es el campo visual?
