Generació de l'estímul

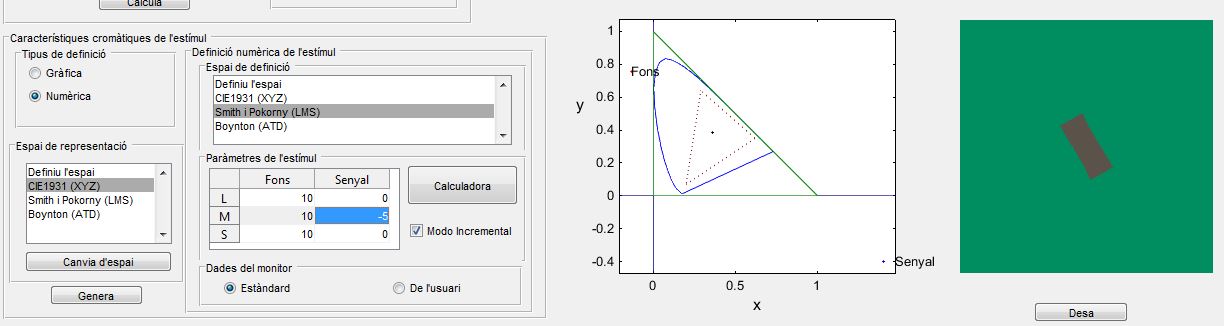

Una vegada definits tots els paràmetres de l'estímul, el botó Genera construirà l'estímul "fons més senyal" en l'espai desitjat, transformarà els valors triestímuls a nivells digitals i generarà un parell de figures.
La primera figura mostra els colors de la paleta en l'espai de representació escollit. El triangle roig és definit per la cromaticitat dels primaris del monitor en aquest espai, i per això inclou la gamma de colors generables pel monitor, cosa que permet avaluar si els colors desitjats són generables. En la segona figura tindrem l'estímul. Les dues figures són actives i prement-les amb el botó esquerre del ratolí, n'obtindrem una nova representació en figures independents i editables, amb informació addicional.

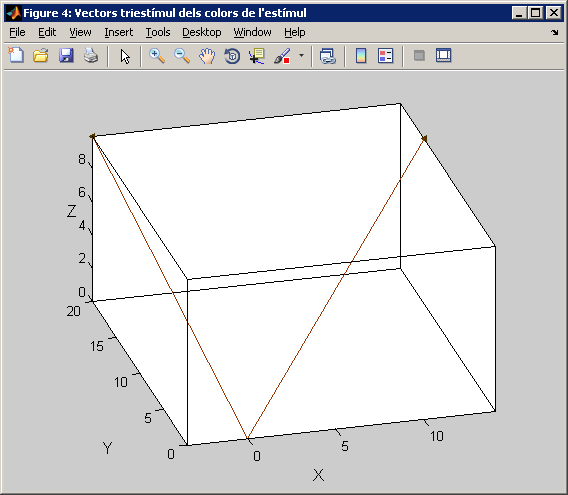

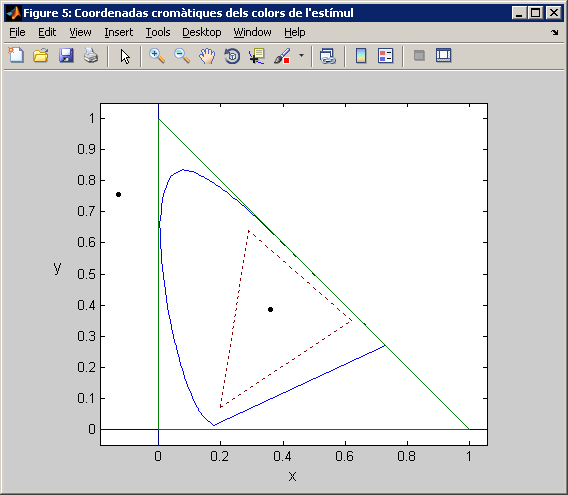

Si cliquem en el diagrama cromàtic, podrem veure una representació de la paleta en el diagrama cromàtic i en l'espai triestímul. La representació en el diagrama cromàtic inclou el triangle dels colors generables pel monitor, amb la qual cosa podrem comprovar si els colors desitjats són o no reproduïbles per cromaticitat. En l'exemple de la figura, la cromaticitat de l'estímul de fons està fins i tot fora fins del diagrama cromàtic (no es correspon amb cap color real), i el que fa el programa en aquest cas és substituir el color desitjat pel color generable de cromaticitat més semblant. L'usuari ha comès un error inacceptable i hauria de triar un altre color de fons.

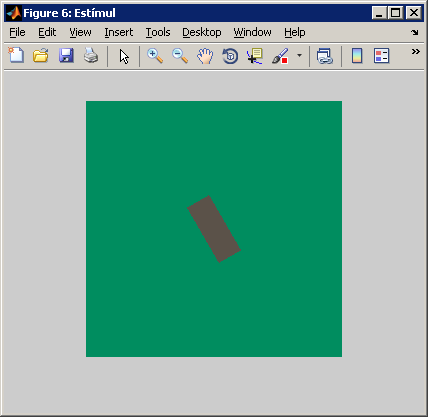

Si cliquem en la imatge de l'estímul, s'obri un conjunt de sis figures. La primera és l'escena, generada amb el criteri que un element de matriu ocupa un píxel.

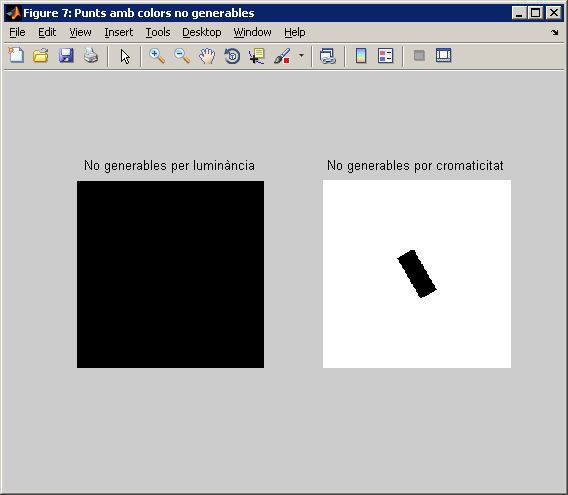

La segona figura conté informació sobre la reproductibilitat dels colors. Tenim dues limitacions possibles: que la cromaticitat del color es trobe fora del triangle de primaris del monitor i que la luminància desitjada siga major que la que pot generar el monitor. Dues representacions en blanc i negre de l'escena ens avisen dels casos en què el color és generable (negre) o no (blanc). La representació de la dreta informa dels problemes relacionats amb la cromaticitat de les mostres i la de l'esquerra dels problemes relacionats amb la luminància.

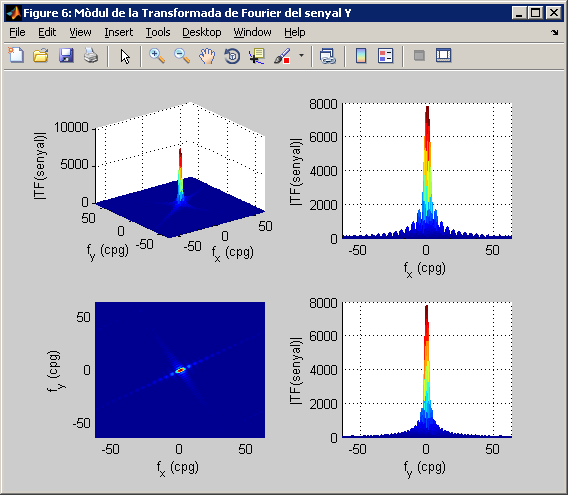

Les tres imatges addicionals mostren la transformada de Fourier de l'escena a les tres direccions de l'espai triestímul de representació. En el cas de l'exemple, tindríem les transformades de Fourier de les components X, Y i Z de l'escena, de les quals mostrem la component Y.

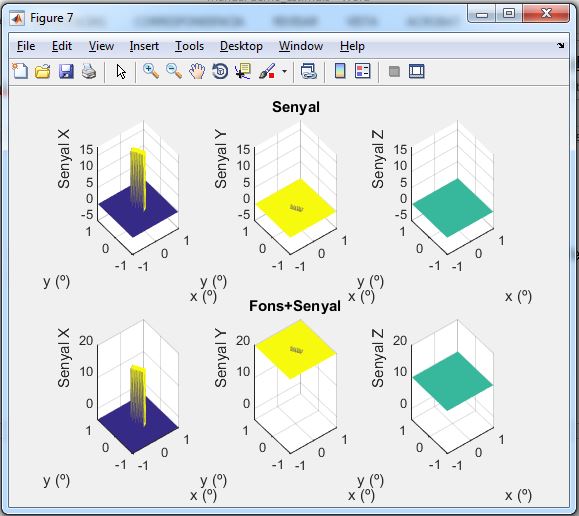

L'última figura mostra el perfil espacial de l'estímul a les tres direccions de l'espai de representació, mostrant per una banda el senyal i per altra l'estímul total:
Aquestes figures es poden desar o exportar amb la barra d'eines de cada figura. Es pot desar la imatge, en format *.mat (imatge en color verdader en nivells digitals i paleta de valors triestímul) i en format *.tif, fent servir el botó Desa. Tan sol cal introduir el nom del arxiu *.mat, per defecte l'arxiu *.tif tindrà el mateix nom.
