Diagramas de caja y bigotes

Indica de manera proporcional la distancia entre las puntuaciones de valor más alto y más bajo (excluidos los valores extremos) y los Cuartiles 3 y 1 (puntuaciones que dejan por bajo el 75% y el 25% de los datos).

Ejemplo

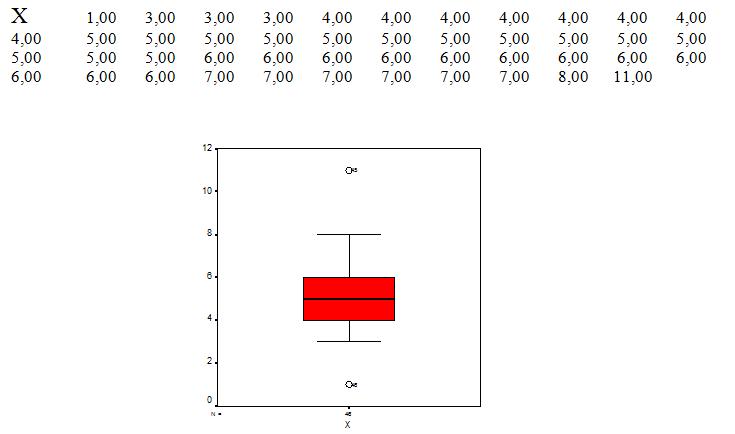

En la gráfica anterior podemos ver:

a) La casi totalidad de los datos tienen valores entre 9 y 2 (son los límites de los "bigotes").

b) La mitad de los datos tienen valores entre 6 y 4 (límites de la caja central).

c) La Mediana se encuentra alrededor del 5 (barra horizontal dentro de la caja).

d) Hay dos valores extremos (1 y 11), señalados por los dos puntos exteriores a los bigotes.



Barras de error

Representación de la posición grupal y de la variabilidad:

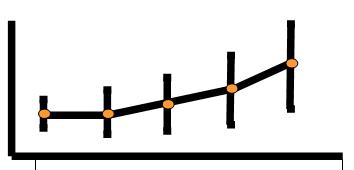

La gráfica anterior representa la posición de cinco grupos de estudiantes en ansiedad (escala en el eje vertical) y la variabilidad (líneas verticales). La variabilidad de los grupos 4 y 5 es mayor que la de los grupos 1 y 2 (indicada por la longitud de las líneas).

Ejemplo

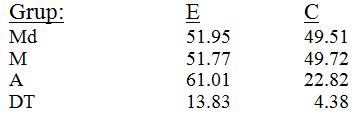

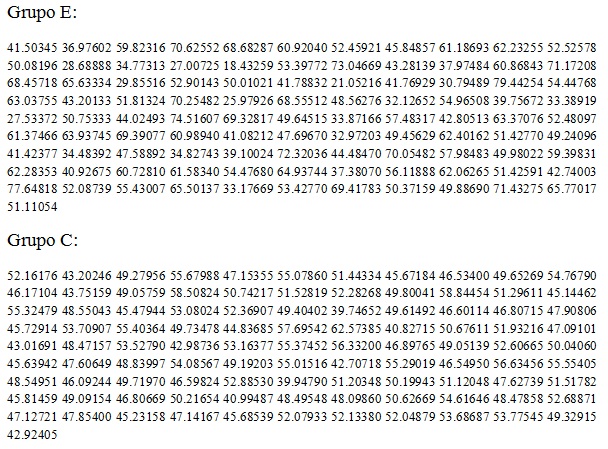

Un psicólogo desea comprobar la efectividad de una nueva terapia para la depresión. Para llevar a cabo el estudio, forma dos grupos de pacientes de depresión a uno de los cuales (grupo E) aplica la terapia nueva durante tres meses, y al otro (grupo C) la terapia que venía aplicando habitualmente. A los tres meses obtiene medidas de depresión de todos los pacientes con los siguientes resultados (las puntuaciones con valores superiores indican más incidencia de depresión):

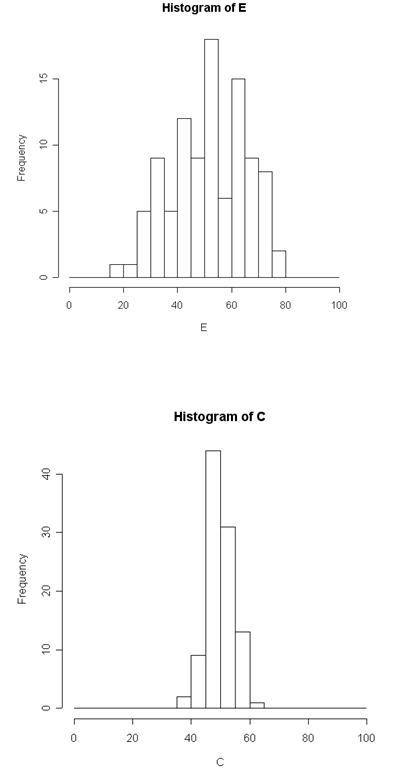

Histogramas:
