UNIDAD DE DESCRIPCIÓN: Proyecto de Habilitación de bajo para Joyería

Imagen de la unidad documental

Área de Identificación

Código de referencia

ES.462508.AVD-17.01.00.26

Firma

AVD-ARRUFAT_CDICV/P1_0002

Fechas

1989-1992

Nivel de descripción

UD

Volumen y soporte

1 proyecto, papel, electrónico, pdf, jpeg, imagen digitalizada

Descriptor

Locals comercials

Descriptor toponímico

València

Área de Contenido y estructura

Nombre del productor

José Arrufat LaCalle

Alcance y contenido

Memoria, pliego de condiciones, mediciones y presupuesto y planos de obras del proyecto de habilitación de una joyería.

1.- Memoria fechada el 12/03/1992 (A4)
2.- Pliego de condiciones fechado en junio de 1989 (A4)
3.- Mediciones y Presupuesto firmado en marzo de 1992 (A4)
4.- Plano de planta de iluminación E 1/50 (41x75)
5.- Plano de emplazamiento E 1/1000 (A4)
6.- Ficha urbanística fechada el 17/03/1992 (A4)
7.- Declaración sobre normativa urbanistica de aplicación fechada el 16/03/1992 (A4)
8.- Plano estado actual-plantas E 1/50 (40x73)
9.- Plano estado actual secciones E 1/50 (40x73)
10.- Plano de distribución E 1/50(40x73)
11.- Plano de sección E 1/50(40x73)
12.- Plano de cotas y superficies E 1/50 (40x73)
13.- Plano de cimentación y red de saneamiento E 1/50 (40x73)
14.- Plano de estructura E 1/50 (40x73)
15.- Plano de la cámara acorazada E 1/50 (40x73)
16.- Plano de la instalación eléctrica- Fontanería E 1/50 (40x73)
17.- Plano planta estado actual E 1/50 (40x72)
18.- Plano planta reformada E 1/50(40x72)
19.- Plano sección estado actual 1/50 (40x72)
20.- Plano de sección 1/50 (40x72)
21.- Plano planta situación puntos de luz E 1/50 (40x72)
22.- Plano planta reformada E 1/50 (41x75)
23.- Plano planta aire acondicionado E 1/50 (42x76)
24.- Plano planta baja, planta 1ª (41x75)
25.- Plano planta seguridad E 1/50 (41x75)
26.- Plano sección E 1/50 (41x75)
27.- Plano sección estado actual E 1/50 (41x75)
28.- Plano planta estado actual E 1/50 (41x75)
29.- Plano planta baja, planta 1ª (45x90)
30.- Plano planta de techos E 1/25 (38x94)
31.- Plano de alzado interior mostrador 'A' y 'B' E 1/10 (40x61)
32.- Plano de alzado mesa E 1/10 (30x42)
33.- Plano de planta (40x94)
34.- Plano de planta baja (40x94)
35.- Plano de situación puntos de luz E 1/50 (41x75)
36.- Plano panel expositor E 1/5 (66x85)
37.- Plano escalera (86x59,5)
38.- Medición (A4)
39.- Presupuesto del 02/03/1992 (A4)
40.- Plano de planta estructura E 1/10, planta mostrador, sección A-A' E 1/1 (55,5x85)
41.- Plano de planta E 1/25 (39x96)
42.- Plano de planta reformada E 1/25 (40x95)
43.- Plano de alzado puerta, planta E 1/10 (57x75)
44.- Plano de perspectiva interior (43,5x77)

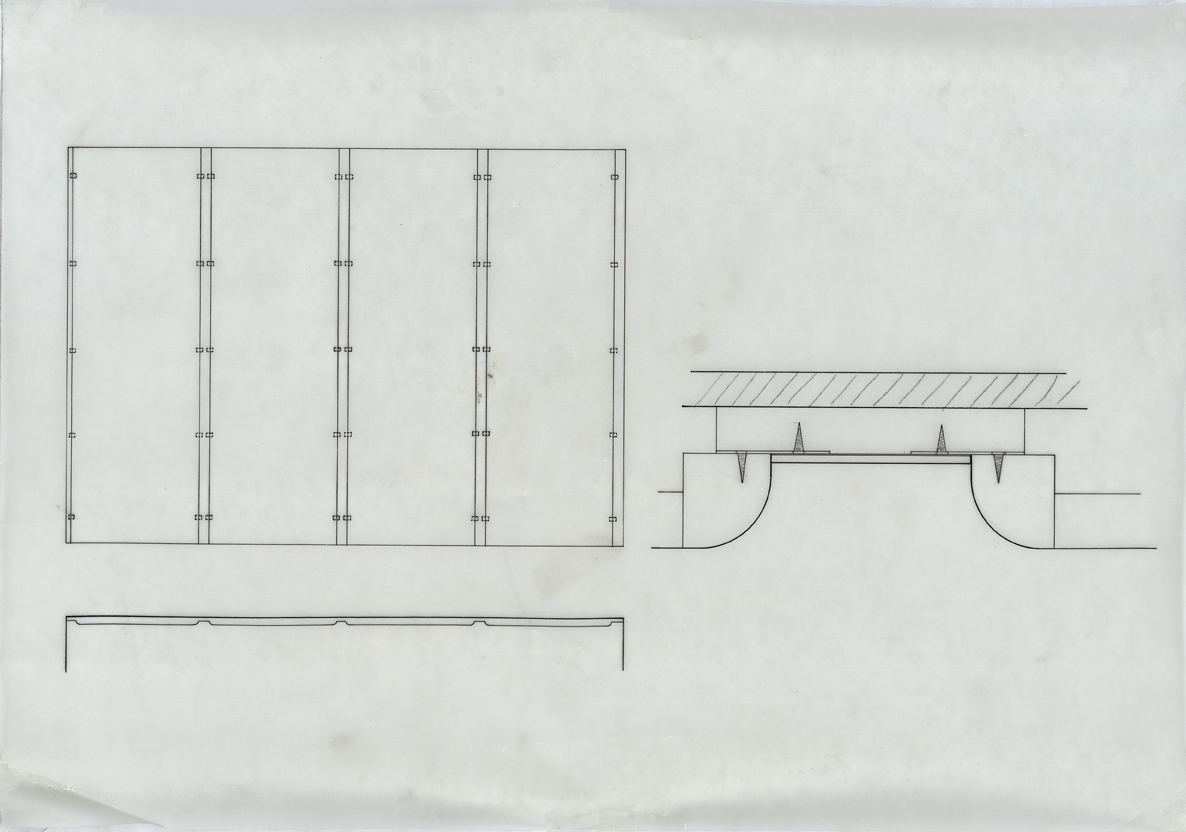

45.- Plano de detalle de paneles (30x42)

Valoración, selección y eliminación

Conservación permanente

Autoridad

Arrufat, José (1930-1997)

Área de Condiciones de acceso y utilización

Condiciones de acceso

Consulta libre

Condiciones de reproducción

Según la normativa vigente

Lengua y escritura de los documentos

Español

Estado de conservación

Bueno

Área de Notas

Notas

El autor ha autorizado a CDICV la descripción y catalogación de este objeto. Para más información, contactar con el Colegio de Diseñadores de Interior de la Comunidad Valenciana (www.cdicv.com).
