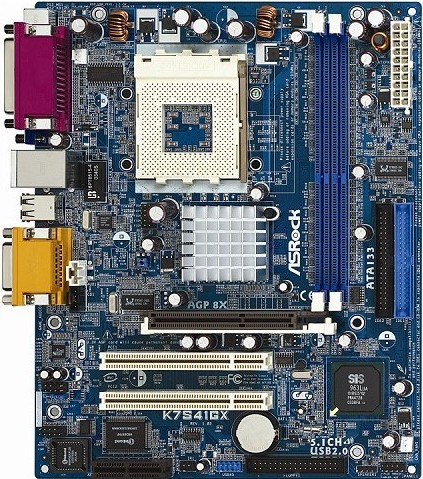

Placa Base K7S41GX

Gracias por su compra de ASRock K7S41 / K7S41GX placa madre, una placa de confianza producida bajo el control de calidad estricto y persistente. La placa madre provee realización excelente con un diseño robusto conforme al compromiso de calidad y resistencia de ASRock.
Esta Guía rápida de instalación contiene una introducción a la placa base y una guía de instalación paso a paso. Puede encontrar una información más detallada sobre la placa base en el manual de usuario incluido en el CD de soporte.

Ver: Guía rápida de instalación (multilenguaje)

Ir: a AsRock.com

Esquema

1 PS2_USB_PWR1 Jumper 16 Chassis Speaker Connector (SPEAKER 1)
2 CPU Fan Connector (CPU_FAN1) 17 Floppy Connector (FLOPPY1)
3 CPU Socket 18 USB 2.0 Connector (USB45, Blue)
4 North Bridge Controller 19 Infrared Module Connector (IR1)
5 184-pin DDR DIMM Slots (DDR 1- 2) 20 AMR Slot (AMR1)
6 ATX Power Connector (ATXPWR1) 21 Flash Memory
7 Secondary IDE Connector (IDE2, Black) 22 Serial Port Connector (COM1)
8 Primary IDE Connector (IDE1, Blue) 23 JL1 Jumper
9 AGP Slot (1.5V_AGP1) 24 JR1 Jumper
10 South Bridge Controller 25 Front Panel Audio Connector (AUDIO1)
11 Clear CMOS (CLRCMOS1, solder points) 26 PCI Slots (PCI 1- 2)
12 Clear CMOS (CLRCMOS2, 2-pin jumper) 27 FSB Select Jumpers (FSB_SEL0/FSB_SEL1)
13 Chassis Fan Connector (CHA_FAN1) 28 Internal Audio Connector: CD1 (Black)
14 Power LED Connector (PWR_LED1) 29 Internal Audio Connector: AUX1 (White)
15 System Panel Connector (PANEL1) 30 FID Jumpers (FID0, FID1, FID2, FID3, FID4)

Ir a AsRock/K7S41GX. Se pone este enlace porque la placa esta descatalogada

Ver manual de instalación (english)
