El Hardware

    El parque de máquinas de cálculo está compuesto por ordenadores de varios fabricantes:

Se divide en ocho clusters de equipos informáticos, unos de uso general, otros de uso solo de grupos de investigación y otros ya obsoletos. Los clusters contienen varias tecnologías hardware de distintos fabricantes:

Cluster de uso General

• Cluster ordenadores con 23 ordenadores con procesadores Intel Xeon 18 Computadores y AMD Opteron 4 Computadores bajo. Sistema operativo Linux. Sistema de colas Torque.

Cluster de uso único, solo utilizado y administrado por Grupos de Investigación.

• Cluster, grupo de molmattc, con 60 ordenadores con procesadores Intel I7 54 Computadores, Intel Xeon 4 Computadores un ordenador Opteron. Memoria RAM Total del Sistema 2060Gb y Sistema de colas Torque.
• Cluster grupo uiqt/met, con 10 ordenadores  compuesto con procesadores Intel Xeon 4 Computadores, Intel I7 6 Computadores.
• Cluster grupo de Estados Excitados, compuesto con procesadores Intel Xeon, Intel I7.
• Cluster grupo de Joan Cano, compuesto con procesadores Intel Xeon, Intel I7.

Clusters Obsoletos

• Cluster SGI. Compuesto de maquinas basadas en procesadores ITANIUM y con sistema operativo Linux SUSE. Sistema de colas LSF
• Cluster IBM compuesto de un IBM P650 con procesadores Power G4 y Sistema Operativo AIX, mas 5 nodos de computación IBM SP2 conectados con un High performance Switch, los nodos tienen procesadores IBM power 3. Sistema de colas Loadlever.

CLUSTERS DE USO GENERAL:

Se trata de un Cluster Hibrido de super computación con los siguientes servicios:

-Servidores como nodos de calculo basados en la tecnología Intel Xeon(20), y 6 Intel I7

-Servidores como nodos de calculo basados en la tecnología AMD Opteron (4)

-Red de conexión Gigabit mediante Switch Cisco Catalyst 3560G

-El clúster contempla 268 núcleos de calculo y una memoria total de 542 GB ofreciendo un rendimiento pico (Rpeak) de 900 GLOPS, lo que supone casi un TFLOP de rendimiento de pico agregado.

-El almacenamiento de consta de 66 TB en discos serial ATA 2

CLUSTERS OBSOLETO, DE SILICON GRAPHICS
Dos sistemas SGI Altix 350, uno de los ordenadores tiene 12 procesadores a 1400 Mhz Itanium 2 y 18 GB de memoría RAM y 2,3 Teras de área de Scratch llamada /scr, el ordenador tiene el nombre de bohr.
El otro ordenador llamado born es un SGI Altix 350 con 4 procesadores a 1500 Mhz Itanium 2 y 8 GB de RAM con 1 Tera de área de Scratch llamada /scr..
Origin 200 slater, con 2 procesadores R10000 2 225 MHZ IP27 Procesadores a 225 Mhz.

CLUSTER OBSOLETO, IBM (RISK System/6000).
Un ordenador SP2 compuesto por: Ordenador IBM SP2
Nombre: Huckel (Spsrv por el lado del SP2).
          Modelo: IBM RS6K 43P Model 140.
          Procesador: PPC604e@332MHz.
          128MB de memoria RAM.
          2 discos de 9GB en mirroring (área útil 9GB y sistema operativo redundante).
Nodos del SP2: Dos nodos de las siguientes características:
          Nombre: Spn1, Spn2, Spn3, Spn4 y Spn5.
          Modelo: Thin.
          Procesadores: 4 x Power3@375MHz (1.4 GFlops de velocidad de pico).
          2 discos de 9GB en mirroring (área útil 9GB y sistema operativo redundante).
High Performance Switch (HPS) . Es el dispositivo de interconexión de los nodos del SP2.

 Ordenador IBM PSERIES 650

Compuesto de:
8 Procesadores, Power4@1200MHz
4 discos de 146`8 GB, repartidos de la siguiente en un disco de sistema y 3 discos en stripping con un área de Scrach 428 Gb., llamada /scr
Mas un vault de discos de 400 Gb llamado /scr2
Con 16 Gb de Ram.

CLUSTER DE EQUIPOS CON PROCESADORES XEON Y OPTERON (JIFA)

Se han instalado 18 ordenadores PC´s compatibles con procesadores Athlon a 64 Bits y 3500 Mhz, con 4 Gb de Swap cada uno.
Un área de Scratch de 520 Gb por ordenador
Tienen una cola en especial llamada atlhon en el sistema de colas de lsf de hilbert, hellman y roothan
5 Nuevos ordenadores clónicos con los siguientes procesadores: 2 AMD Opteron de 64 Bits y 3 Xeones.
 Tienen un sistema de colas independiente llamado torque (que es un clon de PBS).
 Cluster compuesto de 16 maquinas: Jifa1-jifa6, Jifax1-jifax12:
                 Jifa1-jifa6 con procesadores Opteron y 16Gb de RAM cada nodo   *
                 Jifax1-jifax12 conprocesadores Intel Xeon y 16Gb de RAM
El ordenador erwin es el gestor de colas y tiene un procesador Xeon.

La Red

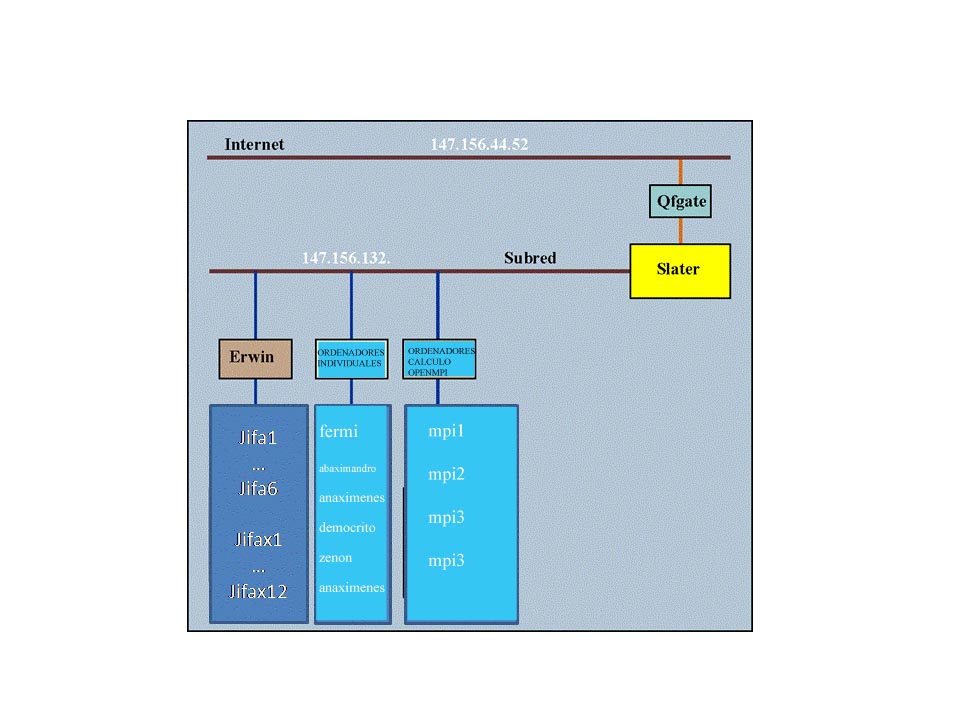

    Todas los equipos que en el apartado anterior tienen el nombre remarcado se encuentran dentro de la subred. Esta subred está aislada del resto de la red del Campus a través de un Switch Ethernet . Alrededor de este dispositivo hardware se organizan la subred como se indica en la figura adjunta.

    Como se puede observar en la figura, las subred  se encuentra conectadas al resto del Campus por solo una vía:

• A través de Qfgate. Las máquinas conectadas al Campus de Burjassot tienen acceso directo a esta máquina, Qfgate constituye la entrada natural a las subred.


    El ordenador slater/qfgate es el acceso a los diferentes ordenadores del cluster. Siendo qfgate la puerta de acceso y slater el acceso a la subred. El ordenador slater/qfgate tiene exportada el área de home a todos los ordenadores del cluster.

    A los ordenadores del cluster SOLO se puede y debe de acceder a través de este ordenador.
