Con todo el crecimiento de las redes, su instalación y mantenimiento, han permanecido siempre como territorio de los profesionales del tema. Windows 95-98 proporciona una alternativa para las empresas más pequeñas y el particular con inquietudes. Ofrece una gran variedad de características para las redes locales relativamente fáciles de instalar y mantener.Algunas de las mejoras de Windows 95-98 son:

• Trabajo en red a 32 bits mediante software de 32 bits y comparticion de archivos e impresoras a 32 bits y soporte para tarjetas de red de 32 bits.
• Total soporte para Novell Netware, incluyendo un cliente para conexión con NetWare de 32 bits de Microsoft, que permite conectar con servidores NetWare 3.X ó 4.X.
• Soporte para entornos múltiples redes, incluyendo uso simultánero de distintos tipos de drivers para tarjetas de red.
• Total capacidad para conexión remota y uso o mantenimiento de redes incluyendo NetWare y servidores Unix.
• Soporte para muchos protocolos de red comerciales, incluyendo TCP/IP e IPX, así como soporte para clientes de otros sistemas de red como Arisoft Lantastic, Banyan Vines, DEC PathWorks y Sun NFS.

Una red de ordenadores consiste en conectar varios ordenadores entre sí para que compartan recursos, para que intercambien datos y para que los usuarios puedan comunicarse entre ellos. Los recursos que pueden compartirse incluyen impresoras, unidades de disco, cinta o CD-ROM, programas y bases de datos. El intercambio de datos es el envío de archivos de información de un ordenador a otro y la comunicación consiste en el envío de mensajes a través de la red.

Las principales razones para el uso de redes de ordenadors son:

• Compartir y controlar Hardware y Sofware.
• Trabajar con datos comunes.
• Mejorar la comunicación entre usuarios.

Esto puede conducirnos a reducir costes y a mejora la eficacia. La compartición de hardware permite la compra de elementos mejores y más caros que los que cada persona de forma individual estarían dispuesta a gastarse. La compartición de software permite facilitar su control y consistencia entre todos los usuarios y, además estos podrán trabajar con datos comunes. Trabajar con datos comunes permite el mantenimiento de grandes cantidades de información, como bases de datos o sistemas de contabilidad por parte de varias personas.

Las comunicaciones se mejoran con el correo electrónico ( e-mail), puesto que facilitan la coordinación de planes conjuntos de trabajo y ,a menudo, una más eficiente compartición de información.

Los ordenadores de un red pueden estar conectados de diferentes maneras incluyendo el uso de modems y líneas de teléfono. En este apartado vamos a tratar de redes que interconexionan un grupo de ordenadores con una tarjeta de red cada uno y conectados por cable ( o por un canal sin hilos ) ejecutándose Windows 9X y otro tipo de software de red. En este marco hay dos tipos de redes:

En la UVEG de forma general, todas las máquinas son iguales y por lo tanto la red se puede llamar peer-to-peer , puesto que normalmente todos los ordenadores comparten por igual las tareas de red con las mismas posibilidades para proveer y usar recursos con otros ordenadores usando por ejemplo las red de Microsoft o la misma red para poder imprimir,distribuir sofware etc.., pero cualquier máquina puede trabajar en modo servidor (para transferencia de ficheros, servidor WEB , etc ) o actuar como cliente ( conexión a la máquina IBM S/390 , a la máquina de cálculo TIBERIO , a cualquier página WEB que no sea propia , al e-mail , etc.. ).

Todo esto viene dado porque a partir de la distribución del Windows 95 , cualquier máquina con este sistema operativo puede actuar como cliente o como servidor.

Aunque con el Linux eso ya era posible hacía mucho , el hecho de implantarse como el sistema operativo preferente a nivel mundial, (ya que se estima que pueden trabajar con este S.O. cerca de un 80% de ordenadores ) , ha hecho que el tipo de las redes se vea transformado en algo más polivalente (algo de culpa tiene el boom de Internet).

Con independencia del tipo de red, cada nodo de la misma debe incluir un ordenador ( o un periférico inteligente como algunas impresoras) con un adaptador de red y el cableado necesario para interconectarlo.

El tamaño y la configuración de los ordenadores de la red, sobre lo ya comentado como mínimo necesario para ejecutar Windows 95, depende casi exclusivamente de lo que usted vaya a hacer con los ordenadores. Fíjese en cada puesto en una red peer-to-peer y decida qué tareas se ejecutarán sobre él y el hardware requerido para ellas. A parte del adaptador de red no hay más hardware especial requerido para la red.

Si lo que usted desea es utilizar el servidor éste deberá es'tar dimensionado para ajustarse a sus tareas. El procesador no tiene por qué ser el más rápido de los disponibles. Un 486 a 66 Mhz o un Pentium a 60 son buenas opciones. La memoria del servidor debe ser adecuada al software usado en el mismo (un mínimo de 8 Mb para NetWare y 12 para Windows NT, aunque la mayoría de los servidores tienen al menos 16 Mb), y el espacio libre en. disco debe satisfacer las necesidades de almacenamiento de las aplicaciones que se estén ejecutando. Además usted deseará utilizar cintas de backup en el servidor e instalar un sistema de alimentación ininterrumpida para proteger al servidor y a su valiosa información. El único requisito de hardware en el servidor, así como en cada puesto de trabajo, es una tarjeta o adaptador de red.

Un adaptador de red, también llamado tarjeta de red, es el interfaz electrónico entre su ordenador y el cable que lo conecta a la red. La tarjeta de red administra el tráfico de información a través de la red para asegurar que la información llega a su destino. El adaptador de red se introduce en un slot libre de expansión de la placa base del ordenador y el cable de red se enchufa al adaptador de red.

La tarjeta de red lleva información que es enviada a través de la red y que se incluye en los paquetes de información transmitidos con la dirección a la que se quiere enviar, como el sobre de una carta lleva la dirección de destino. Los paquetes son enviados por los cables de la red y son interceptados por el nodo cuya dirección coincide con la dirección de destino del paquete. La información del paquete se extrae de la tarjeta de red del nodo destinatario y se entrega al ordenador .

Como resultado de diferentes tipos de adaptadores, diferentes tipos de slots de expansi6n en la placa base y diferentes sistemas de cableado, existen variaciones en las tarjetas de red.

Hay tres tipos de adaptadores de red que se utilizan en las redes locales: Ethemet, Token Ring y ARCnet. ARCnet es usado habitualmente en pequeñas redes peer-to-peer y están sufriendo la competencia de las tarjetas tipo Ethemet. Ethemet suele utilizarse en redes peer-to-peer y cliente-servidor razonablemente grandes, no es mucho más caro que ARCnet y en la mayoría de las situaciones es el doble de rápido. Aunque las tarjetas ARCnet son lentas, resultan muy fiables. Las tarjetas Token Ring se utilizan en redes más grandes de tipo cliente-servidor, cuyo funcionamiento debe ser absolutamente seguro. Las tarjetas de tipo Token Ring son cuatro veces más caras que las Ethemet y resultan 1.5 veces más rápidas. Los otros beneficios de Token Ring son una mayor fiabilidad que Ethernet , que pueden proporcionar un diagn6stico del estado de la red y que cuentan con capacidades de administraci6n que son muy valiosas en las grandes redes (para comunicarse el Pc de arranque del IBM S/390 con el propio IBM usa una Token Ring ). La decisi6n sobre el tipo de tarjetas de red seguramente .apuntará hacia Ethernet, salvo que exista una situaci6n en la que se requie~an puestos de trabajo con misi6n crítica, en cuyo , caso habrá que plantearse pagar el precio de Token Ring.

Los tipos de slots de la placa base están determinados por la arquitectura del bus. Hoy en día hay cuatro tipos comunes de bus: ISA, EISA, VESA y PCI. El bus ISA es el más antiguo y puede ser de S 6 16 bits ( el canal de, transrnisi6n de datos es deS 616 bits de ancho). Los adaptadores de red ISA pueden ser también de S 616 bits, por un pequeño coste adicional las tarjetas de 16 bits pueden ser el doble de rápidas. Las tarjetas ISA pueden conectarse a slots de tipo EISA y VESA, aunque sin beneficiarse de las ventajas de estas' arquitecturas. EISA, VESA y PCI son 'diferentes implementaciones de buses: de 32 bits. EISA es el sistema más antiguo ya su vez el más caro. VESA es el más barato y el menos sofisticado. PCI es el más novedoso y probablemente;' la ola del futuro para un alto rendimiento de las tarjetas de red. Para la, mayoría de las necesidades de una red una tarjeta ISA de 16 bits será probablemente la más adecuada.En servidores altamente cargados se debería utilizar una tarjeta PCI de 32 bits.

Hay dos tipos de cable usados en redes de tipo Ethernet: Cable coaxial y par trenzado. El cable coaxial es muy parecido (aunque no el mismo) al cable de las antenas de televisión. El par trenzado es similar al cable cuádruple usado en los teléfonos. Es necesario cotejar las especificaciones del cable que se va a utiliza con las recomendadas para las tarjetas de red. En las redes Token Ring se usa normalmente uno 4~ estos dos tipos de cable de par trenzado:

Tipo 1, que es un cable blindado y puede transportar datos a 16 Mb por segundo,

Tipo 3 que no lleva blindaje y los datos pueden circular a razón de 4 Mb por segundo.

Adicionalmente Ethernet y Toket Ring pueden usar fibra óptica con adaptadores o conversores especiales para distancias particularmente largas (2 kilómetros pata Ethernet y 4 para Token Ring). ARCnet utiliza par trenzado o cable coaxial.

El cable coaxial está compuesto por un cable revestido de un material aislante y todo ello rodeado de material conductor también revestido de material aislante. El cable coaxial Ethernet puede ser delgado (alrededor de 5 milímetros de diámetro) llamado 10Base2 o cable fino { de un centímetro de diámetro) llamado 10base5 o Ethernet estándar. Un cable coaxial ancho pue. de usarse para cubrir distancias de 500 metros mjentras que con cable fino se tiene un alcance de 150 metros. El cable coaxial grueso es varias veces más caro que el fino y es más difícil de encontrar y de manipular, por eso se usa principalmente para otros tipos de redes o para largas distancias. El cable fino es barato y fácil de encontrar. Los adaptadores de tipo ARCnet utilizan un cable ligeramente distinto al coaxial fino y se diferencian por los números escritos en su exterior. El cable coaxial fino para Ethernet lleva la referencia RG-58A/U y el ARCnet RG62A/U.

El cable Ethernet fino se usa con unos conecto res tipo BNC que se ajustan girándolos un poco. Estos cables se deben comprar con conectores, o si se dispone de herramientas adecuadas los conectores se pueden colocar en el lugar deseado. Dependiendo de la topología de la red (consulte la sección "Topología de la red" tratada más adelante en este capítulo) que esté usando, el cable se puede conectar directamente al adaptador de red (topología en estrella) o, lo que es más común, utilizando un conector de "T" (topología en bus. Cuando se usa una topología en bus los ordenadores que se encuentran en medio tienen un cable conectado a cada uno de los dos extremos del conector de "T", mientras que en los ~ ordenadores que se encuentran en los extremos una de las dos conexiones ' J queda libre y hay que colocar en ella un terminador, que no es otra cosa que una resistencia de 5O ohmios que evita que haya reflexiones de paquetes.

El cable Ethernet de par trenzado (llamado 10base- T) está compuesto por 4 hilos (dos pares: uno para transmitir y otro para recibir). Cada cable está aislado y trenzado con su pareja y los dos pares trenzados están cubiertos con un revestimiento exterior. El hecho de que los pares estén trenzados consigue una protección contra interferencias eléctricas y de radio. Si esto no es suficiente para eliminar el ruido de la red, se puede utilizar cable de par trenzado blindado que lleva un revestimiento especial que encierra dos pares de cables. El cable de par trenzado utiliza un conector modular conocido como RJ45, similar al conector de cable RJ1, con la diferencia de que tiene 8 conectores en lugar de 4, aunque los conectores de tipo RJ1también se utilizan.

Para que un par trenzado funcione se necesita que el par transmisor de un ordenador sea el par receptor del otro. Esta función de "cruce" normalmente se realiza en el en la topología de estrella, frecuentemente más utilizada con el cableado de par trenzaso. Si se van a usar sólo dos ordenadores conectados en red, podrá utilizarse un cable cruzado que ya hace la función del hub y que entonces no será necesario.

El cable de par trenzado sin blindar es más barato que el coaxial y más fácil de instalar, pero también más susceptible a las interferencias eléctricas y de radio. Este tipo de cable podría ser blindado, pero su coste se increroentaría sustanciaJmente y se reducirían Ja disponibilidad y la facilidad de la instalación. Si instala cable de par trenzado es recomendable que intente evitar que haya motores o tubos fluorescentes cerca del recorrido del cable.

Red de Windows

Compartir recursos

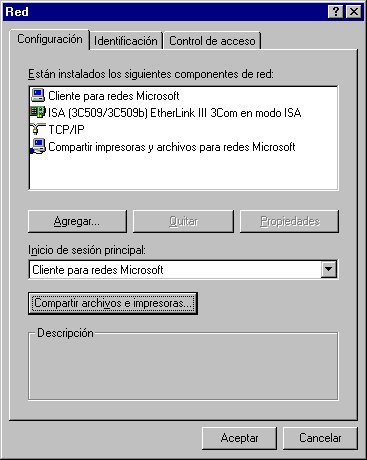

Una vez instalados en Windows 98 los adaptadores, protocolos y clientes de red adecuados, ya 8610 queda acceder a los recursos de los ordenadores de la red y comenzar a trabajar. Pero para poder acceder a un recurso, ese recurso se tiene antes que compartir. Existe una utilidad que no es más que la otra parte del Cliente para redes Microsoft. algo así como el Servidor para redes Microsoft, es decir la herramienta que funciona como servidor para los equipos que tengan instai.oos el Cliente para redes Microsoft. Para activar la compartici6n de recursos, debe seguir dos pasos:

•  Una vez compartido el recurso en el host, el icono del recurso cambia de aspecto, añadiendo debajo de la figura original una mano que identifica los recursos compartidos. A continuación se pueden ver tres recursos compartidos: una unidad, una carpeta y una impresora.

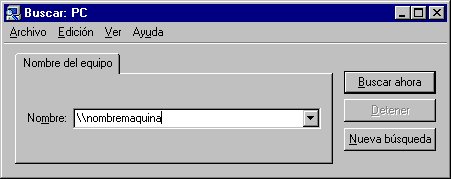

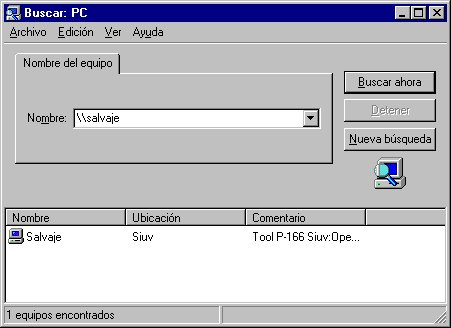

 Buscar PC

Por supuesto, si hace doble clic sobre el icono del ordenador, accederá a todos los recursos compartidos de ese ordenador. y puede abrir el menú contextilal del icono del ordenador y elegir el comando Crear acceso directo para crear en el escritorio un acceso directo al ordenador

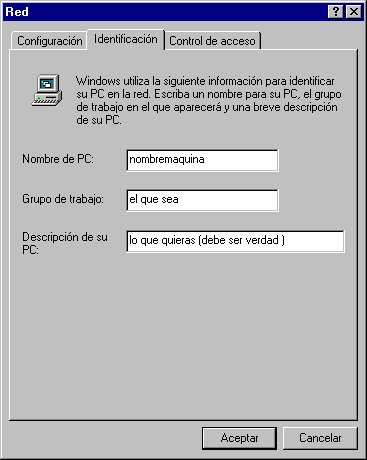

En el escritorio existe un icono llamado Entorno de red que permite acceder a los recursos de la red. Cuando se abre Entorno de red aparece un icono denominado Toda la red y otro icono por cada uno de los ordenadores que pertenecen a su mismo grupo de trabajo, incluy6ndose usted. Por ejemplo, suponga un ordenador llamado J aime que está conectado en red y que pertenece a un grupo de trabajo en el que no hay ningún otro ordenador. Cuando se hace doble clic sobre Entorno de red aparece una ventana como la de la figura izquierda, en la que aparece un icono Jaime que muestra los recursos compartidos de ese ordenador. Es importante tener esto siempre presente:al abrir Entorno de red aparece un icono que muestra los recursos compartidos que tiene el propio ordenador donde se abre Entorno de red. Ahora bien, suponga que ese ordenador Jaime pertenece al mismo grupo de trabajo que un ordenador denominado Servidorbase y otro ordenador con nombre Cristina. En ese caso, al pulsar Entorno de red aparece una ventana como la de la derecha, con un icono por cada ordenador perteneciente a su grupo (los dos ordenadores conectados en red y su propio ordenador). Por ello resulta interesante que los ordenadores a los que accede con frecuencia pertenezcan al mismo grupo de trabajo, ya que resulta más sencillo acceder a ellos.

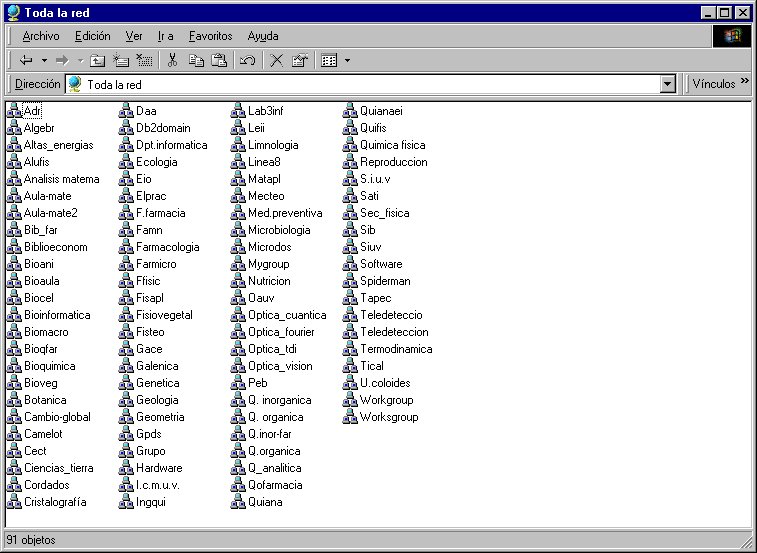

Todo esto no quiere decir que sea imposible acceder a los ordenadores de otros grupos, sino que resulta un poco más complicado porque hay que abrir varias ventanas. Para ello se utiliza el icono Toda la red, que muestra primero una ventana con todos los grupos de trabajo) Por supuesto, al hacer doble clic sobre el icono de un grupo aparecen todos los ordenadores pertenecientes a ese grupo (figura derecha). y haciendo doble clic sobre el icono de un ordenador accederá a los recursos compartidos de ese ordenador (unidades e impresoras de red).

Probablemente deseará acceder a un determinado ordenador para acceder al disco duro de ese ordenador. Por ejemplo, suponga la red de la universidad que tiene un ordenador al que se ha llamado Servidorbase con dos discos duros de gran capacidad que funcionan como unidades de alma'cenamiento gerieral de los datos de la empresa; uno de los discos duros se llama Infoserver. Por supuesto, siempre es posible acceder a ese ordenador tal como se acaba de explicar, es decir, buscar el ordenador Servidorbase (o abrir un acceso directo que hubi6ramos creado en el escritorio), abrir su contenido y ya podrá acceder a los datoS de los discos . Es decir, si ejecuta un programa Windows e intenta abrir un archivo situado en un disco de Servidorbase, no podrá hacerlo porque ese disco no aparece en la lista de unidades.

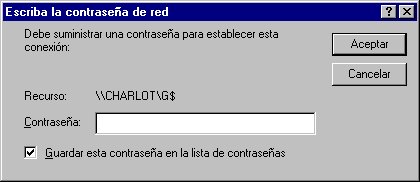

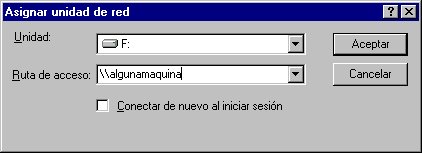

Para incluir en la lista de unidades de su propio ordenador los discos duros compartidos de otros ordenadores de la red, acceda al ordenador con el disco duro compartido ( en el ejemplo, acceda a Servidorbase ), abra el menú contextual de la unidad de disco y seleccione el comando Conectar a unidad de red, que muestra una ventana como la de la figura izquierda. En el campo Unidad debe elegir la unidad 1ógica que desea utilizar en su ordenador para acceder al disco duro compartido (por defecto, se asume la primera letra de unidad libre, pero puede elegir cualquiera incluso es recomendable escoger alguna de las últimas letras del alfabeto: X, Y, Z). Al pulsar Aceptar inmediatamente se integrará la unidad de red en la lista de unidades de su ordenador (si existiera que autentificar la conexión saldría el cuadro de dialogo siguiente:

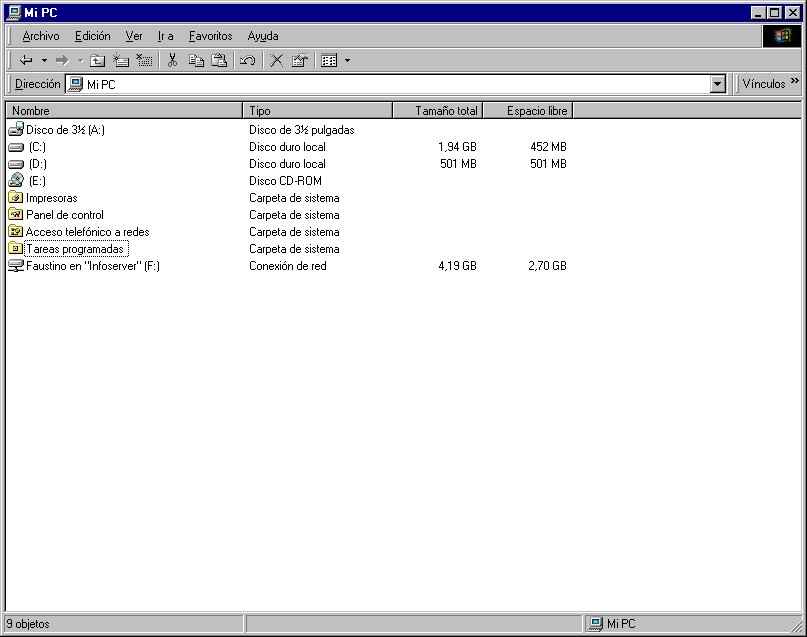

tal como puede comprobar abriendo Mi PC. En la figura abajo se muestra el contenido de Mi PC en el ordenador de ejemplo, donde se ve que existe una nueva unidad de red (asignada con la letra F) que corresponde al disco duro con nombre Infoserver del ordenador Servidorbase ( observe que se utiliza un icono especial para identificar las unidades de red). Cuando desee desconectar la unidad de red, es decir, que ya no aparezca en la lista de unidades de su ordenador, abra Mi PC, acceda al menú contextual de la unidad de red y seleccione el comando Desconectar .

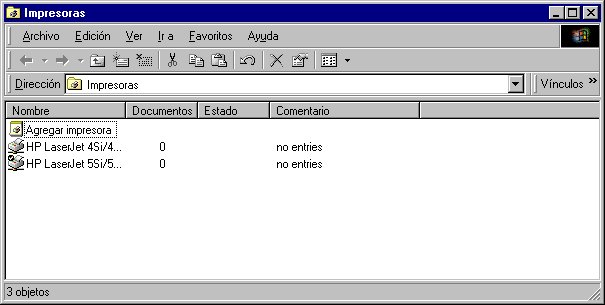

Si quiere acceder desde su ordenador a una impresora de la red, es necesario instalar en su ordenador el controlador de la impresora, pues en caso contrario Windows no sabe c6mo trabajar con esa impresora. Para ello, primero debe acceder al ordenador de la red donde está conectada la impresora, luego abrir el menú con textual del icono de la impresora de red y elegir el comando Instalar. A partir de ese momento comienza el asistente habitual de instalaci6n de una impresora. Si se trata de una impresora cuyo controlador no está incluido en la lista de controladores de Windows, tendrá que utilizar el controlador específico de esa impresora y es conveniente preguntar al administrador de su red dónde está dicho controlador (nonnalmente,en una unidad de red a disposición de todos los usuarios de la red). Al finalizar el aistetne, tendrá una impresora nueva que aparece como cualquier otra en la lista de impresoras.
