Visualización de la señal en los espacios de posición y frecuencia

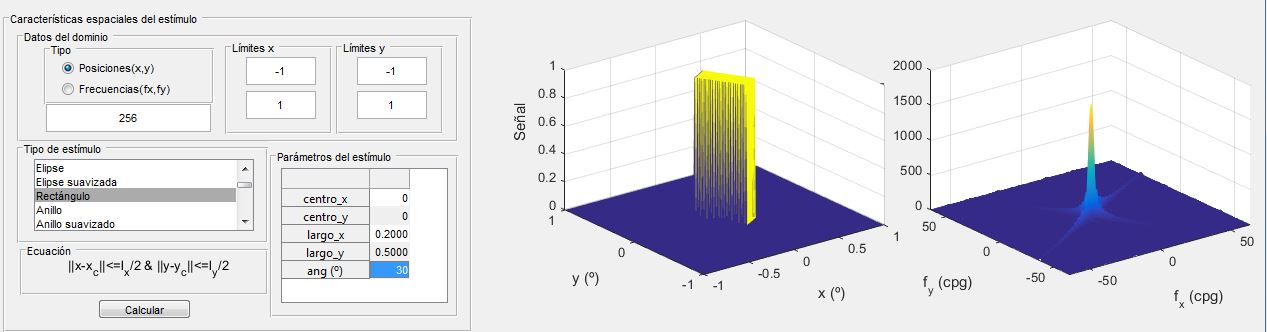

Una vez definido el perfil espacial del estímulo, pulsando el botón Calcular se construirá la función s(x,y) que describe el valor de la señal en cada punto (x,y) del dominio, de la que se calculará la transformada de Fourier, S(fx,fy). A la ventana principal del programa se representan gráficamente ambas funciones.

C:\Users\OPTICA\Google Drive\MJ-Dolo\Materiales docentes\conv_vr_politicas_formacion_y_calidad_edu\material desarrollado\manual\figuras\fig5.JPG

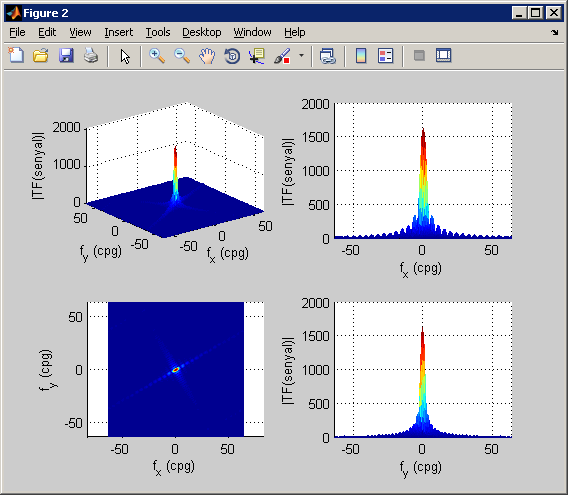

Los diagramas generados están activos. Seleccionándolos con el ratón, se abrirán ventanas auxiliares, editables, donde se representan s(x,y) y S(fx,fy). Estas figuras se pueden guardar, girar, ampliar y editar con las herramientas gráficas de Matlab. Además, en el caso de la transformada de Fourier se añaden diferentes cortes de la función.
