El puente levadizo
Estructuras
Las estructuras proporcionan un soporte, apoyo o una resistencia a la deformación que experimentan los cuerpos cuando se aplica una fuerza externa sobre ellos.
La aplicación de fuerzas externas o cargas sobre un cuerpo produce tensiones internas en su estructura que reciben el nombre de esfuerzo. |
Según la dirección y el sentido de las fuerzas, los esfuerzos se pueden clasificar en:
-
Tracción: Las fuerzas externas actúan tratando de "estirar" el cuerpo, intentando producir un alargamiento del mismo.
-
Compresión: Las fuerzas externas tratan de "comprimir" el cuerpo,actuando hacia el interior del mismo en la misma dirección y sentidos contrarios.

-
Flexión: Las fuerzas externas actúan sobre el cuerpo tratando de "doblarlo", alargando unas fibras internas y acortando otras.

-

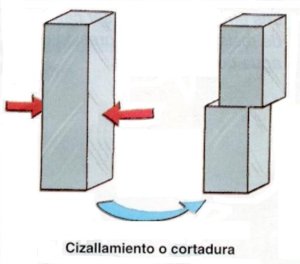

Cizalladura o cortadura: Las fuerzas actúan en sentidos contrarios sobre dos planos contiguos del cuerpo, tratando de producir el deslizamiento de uno con respecto al otro.

-

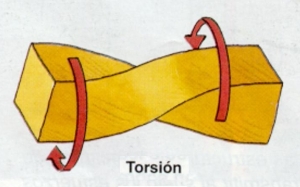

Torsión: Las fuerzas se aplican tratando de "retorcer" el cuerpo.

(Fotos: www.geocities.com)

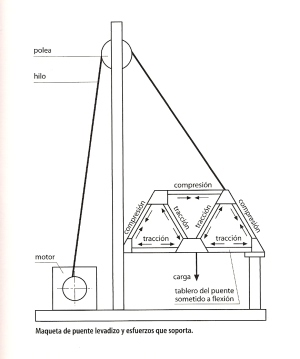

En el caso de un puente levadizo está sometido a diferentes tipos de esfuerzos:

(Foto:Oxford University Press)
Nota: Vídeo de peor calidad pero colocado por si no se visualiza el anterior.
