Un mecanismo es un dispositivo que transmite y/o transforma una fuerza y movimiento de entrada en una fuerza y movimiento resultantes que permiten resolver una necesidad o problema técnico planteado.



Tipos de movimiento en un mecanismo:

• Movimiento lineal: Es el desplazamiento de un cuerpo en línea recta o en una dirección determinada (un vehículo,por ejemplo). Foto:(CNICE)

• Movimiento rotatorio o circular: Es el desplazamiento de un cuerpo que sigue una trayectoria circular (una noria de feria).Foto:(CNICE)

• Movimiento alternativo: Es el desplazamiento de un cuerpo hacia delante y hacia atrás, a lo largo de una línea (un reloj de cuco, un pistón de un motor de explosión). Foto: (motoclubzulia.com)

• Movimiento oscilante: Es el desplazamiento de un cuerpo hacia delante y hacia atrás según una trayectoria curva, que describe un arco de circunferencia. Un ejemplo lo proporciona el péndulo. Foto:(usuarios.lycos.es)







Los diferentes tipos de mecanismos permiten transmitir movimiento desde un elemento motriz hasta otro punto, hay otros que aparte de transmitir movimiento lo transforman como es el caso de nuestro proyecto donde se transforma un movimiento giratorio en un movimiento rectilineo.

Mecanismos de transformación del movimiento circular en rectilíneo:

Conjunto manivela-torno:

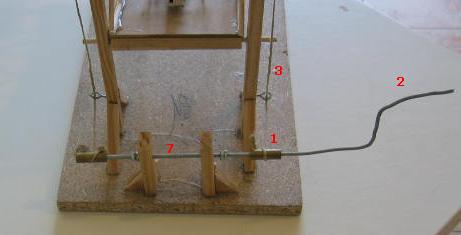

Se trata de un rodillo o tambor (1) que gira por la acción de un sistema mecánico (motor y mecanismo) o de una manivela(2). Sobre dicho rodillo se enrolla una cuerda(3), en cuyo extremo se halla suspendida la carga(4).

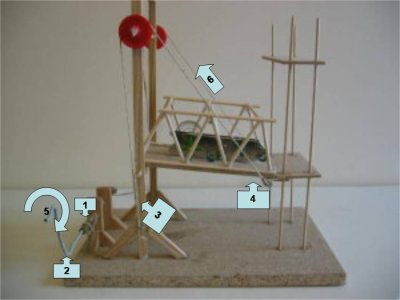

La fuerza se ejerce en el extremo de la manivela. El movimiento de entrada, por tanto, es giratorio(5), y el de salida, rectilíneo(6).

El eje del torno actúa de punto de apoyo(7).
