4 Representación gráfica

Las predicciones pueden ser obtenidas con el diagrama de dispersión. El procedimiento consiste en proyectar los valores de la variable predictora (generalmente en el eje horizontal) a la recta que más se acerque a los puntos, y desde la recta proyectar al eje de la variable a estimar (generalmente en el eje vertical): El punto de corte señala el valor estimado.

Ejemplo

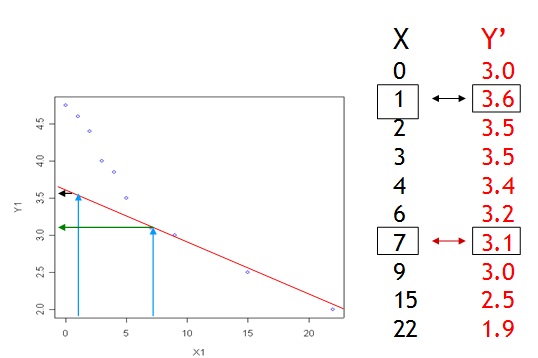

Por obtener las predicciones de la sensación de malestar a partir del número de sesiones de terapia dibujamos el diagrama de dispersión y añadimos una recta con pendiente igual a -0.08 e interceptal (punto donde la recta corta el eje vertical) igual a 3.7. Si queremos obtener cuál es la sensación esperada de malestar para un paciente que ha hecho 7 sesiones proyectamos este valor desde el eje horizontal hasta la recta, y desde la recta hasta el eje vertical, que corta al punto 3.1 (aproximadamente). Diremos que la sensación de malestar esperada del paciente que ha hecho 7 sesiones es 3.1. De la misma manera, la sensación de malestar esperada del paciente que ha hecho una sesión es 3.6.
