El puente levadizo
Desarrollo de la solución
6. Ha llegado el momento de determinar cómo va a ser nuestro proyecto. Antes de iniciar su construcción tenemos que saber cómo vamos a realizar cada una de las piezas que lo componen. El dibujo es un primer ensayo de construcción; un buen truco consiste en representar las piezas en el orden en que las vamos a fabricar, y plantearnos, antes de dibujar cada una, cómo la uniríamos a lo que ya hemos representado.
Los tipos de dibujos que podemos utilizar son:
-
Vistas de conjunto.

- Alzado, planta y perfil.

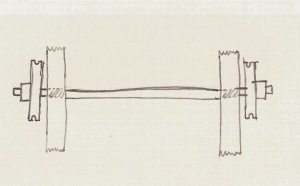

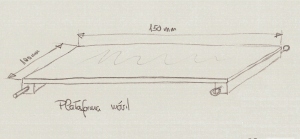

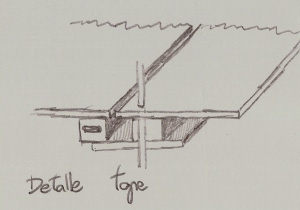

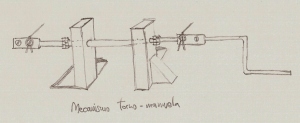

- Detalles de piezas y uniones.

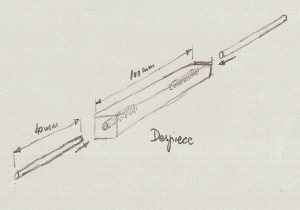

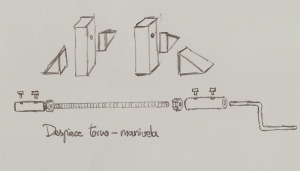

- Despieces.

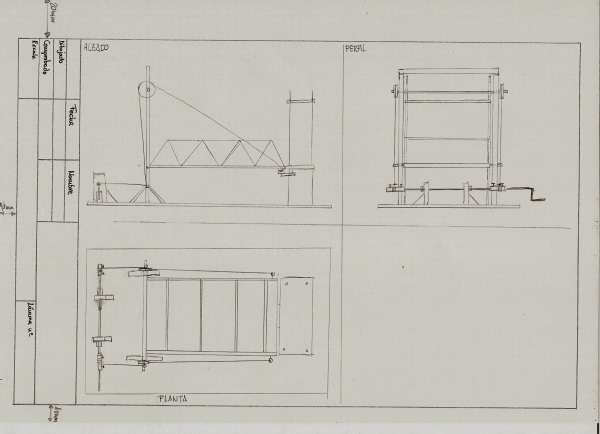

Aquí está el alzado del proyecto. Lo podemos ampliar con la lupa para visualizar cotas y detalles.
Este es el Perfil. Puedes aumentar el tamaño del zoom con la rueda de tu ratón o con el cursor que tienes en la parte superior derecha del marco.
Y por último la planta . Si quieres utilizar una lupa más grande escoge una de las cuatro posibilidades que tienes.

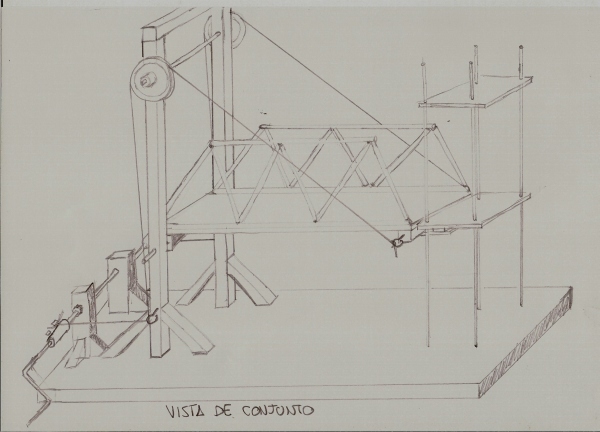

Finalmente la vista o boceto de conjunto ampliada.
