Día 6
Día 6: Construcción del mecanismo torno-manivela.
1. Cortamos dos trozos de listón de pino de 60x20x10mm que harán la función de pilares del torno.
2. Del trozo de listón que sobre cortaremos con la ingletadora cuatro apoyos triangulares para los pilares.
3. En los dos pilares realizaremos a 40mm dos agujeros con una broca de 4mm de diámetro ya que por allí pasará el eje del torno.
4. Marcaremos la posición de los pilares con lápiz en la base y también la de los apoyos para a continuación pegarlos con cola blanca.

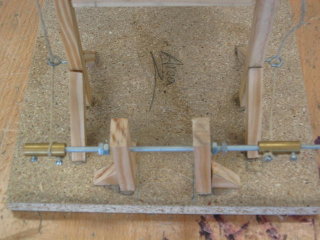

5. Una vez pegados pasaremos la varilla roscada a través de los pilares.
6. Enroscaremos dos tuercas a cada lado para que hagan el juego "tuerca-contratuerca" y le añadiremos los alargadores de ejes .
7. A uno de los lados le añadimos una manivela de acero que moldearemos con la ayuda del tornillo de banco y de un martillo.
8. Apretamos los alargadores de ejes a la varilla roscada y a la manivela de acero.

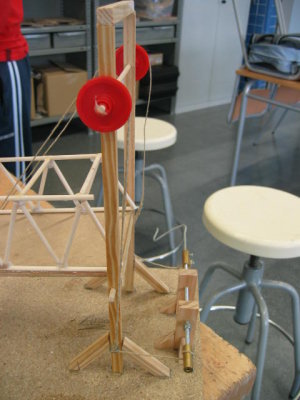

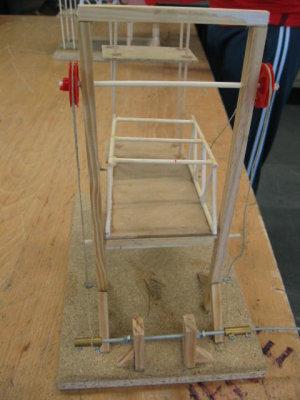

9. Por último pasaremos el cable por el cáncamo de la plataforma móvil, luego por la polea, seguidamente por el segundo cáncamo situado en la parte baja del pilar y finalmete lo ataremos a uno de los tornillos del alargador de ejes. Debemos ajustar que en los dos lados haya la misma longitud de cable para que así la elevación sea uniforme.
OJO! Por si no disponemos de tantos días o hay algún grupo que se ha retrasado en la construcción, podemos sustituir el mecanismo torno-manivela por un motorreductor 23:1 que hará la misma función y será mucho más fácil de montar.
