ES.462508.AVD-17.01.00.02

AVD-ARRUFAT_CDICV/P1_0016

UD

16 fotografies, 20 plànols, electrònic, jpeg, imatge digitalitzada

Cafeteria

Restaurant

València

José Arrufat LaCalle

Fotografies i plànols del projecte d'ampliació del local de Food Factory de València.

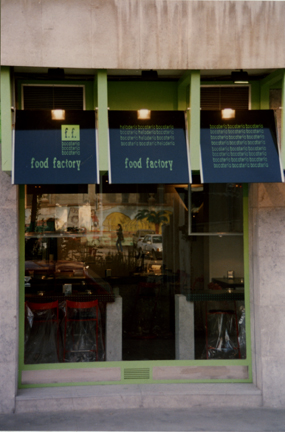

1, 2, 3.- Fotografies de la façana (10x15)

4.- Fotografia detall del finestral des de l'exterior (15x10)

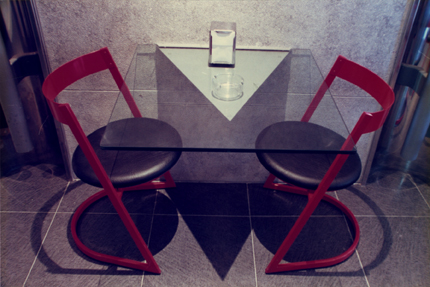

5.- Fotografia detall del mobiliari: taula i cadires (10x15)

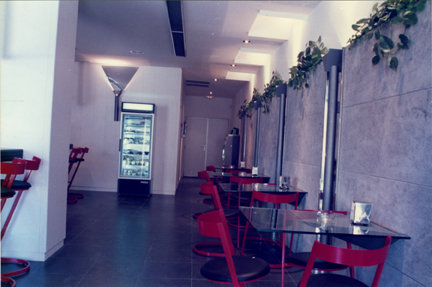

6.- Perspectiva interior del menjador mirant des del fons cap al carrer (15x10)

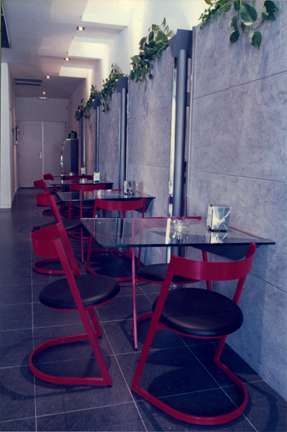

7.- Fotografia d'una perspectiva del menjador mirant des del carrer cap al fons (15x10)

8.- Fotografia de detall del finestral i dels tendals amb els rètols (15x10)

9.- Fotografia de detall de la mena de taules altes amb tamborets (15x10)

10.- Fotografia detall de la porta principal (15x10)

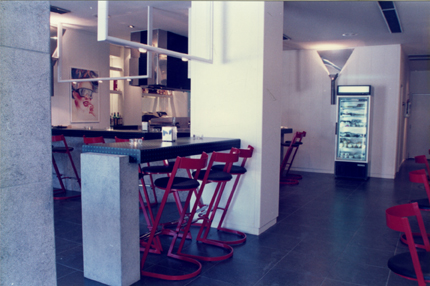

11.- Fotografia del menjador (10x15)

12.- Fotografia d'una perspectiva del menjador mirant des de l'entrada cap al fons (10x15)

13.- Fotografia de la barra (10x15)

14.- Fotografia de detall de l'ampoller de l'interior de la barra (10x15)

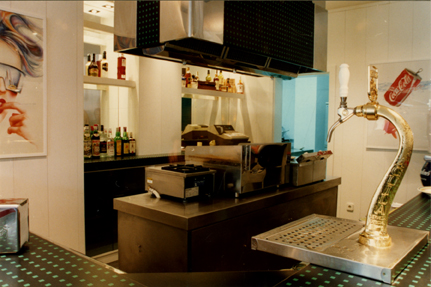

15.- Fotografia de la cuina situada dins de la barra (10x15)

16.- Fotografia de la barra vista des de dins (15x10)

17.- Plànol d'alçats interiors E 1/20 (60x107)

18.- Plànol de superfície (50,5x89)

19.- [Plànol distribució bar] (51x90)

20.- Plànol planta reformada E 1/25 (52,5x93)

21.- Plaànol planta E 1/25 (60x94)

22.- Plànol planta de la situació dels punts llum E 1/25 (45,5x80)

23.- Plànol planta distribució E 1/25 (44x75)

24.- Plànol perspectiva (49x86)

25.- [Plànol distribució bocatería i banys] (50x89)

26.- Plànol de l'estructura de la barra (39x79)

27.- [Plànol de distribució de la cuina] (20,5x27,5)

28.- Plànol de situació E 1/100 (30x21)

29.- Plànol d'alçat local (60,5x92)

30.- Plànol de secció tapa de barra (30x78)

31.- Plànol de planta d'il·luminació E 1/25 (52,5x93)

32.- Plànol de planta de sostres E 1/25 (52,5x93)

33.- Plànol planta estat actual E 1/25 (52x93)

34.- Plànol de detalls fanals E 1/1 E 1/10 (52,5x93)

35.- Plànol d'alçat façana E 1/20 (51,5 x92)

36.- [Plànol] (29,5x42)

Conservació permanent

Arrufat, José (1930-1997)

Consulta lliure

Segons la normativa vigent

Espanyol

Bon

L'autor ha autoritzat a CDICV la descripció i catalogació d'aquest objecte. Per a més informació, contactar amb el Col·legi de Dissenyadors d'Interior de la Comunitat Valenciana (www.cdicv.com)

Fotografia, cuina, cadira, taula, tamboret, projecte.
