Microscopio electrónico de transmisión de emisión de campo de 200 kV (FEG) con una resolución (Point Resolution) de 0.24nm. Está equipado con una cámara CCD GATAN y Software de adquisición y tratamiento de imágenes "Digital Micrograph". Este equipo permite realizar imágenes HRTEM, patrones de difracción de electrones y técnicas espectroscópicas como EDS y Mapping. Además, dispone de un porta-muestras de "Double-Tilt" que permite la completa orientación de la muestra.

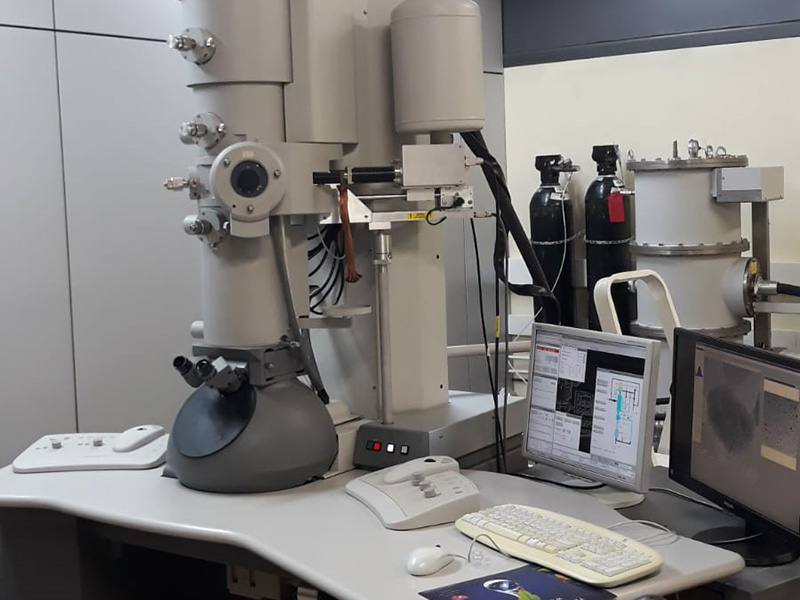

Microscopio electrónico de transmisión de emisión de campo (Shottky FEG) con una lente Super-TWIN que garantiza una mayor resolución proporcionando un perfecto equilibrio entre resolución y contraste. A nivel de imagen, el Tecnai G2 F20 S-TWIN está equipado con una cámara CCD GATAN y el programa de adquisición y tratamiento de imágenes "Digital Micrograph". Este equipo permite realizar imágenes HRTEM, patrones de difracción de electrones y técnicas espectroscópicas como EDX (Energy despersive X-rays Spectroscopy) y EDX-Mapping. El microscopio cuenta con la posibilidad de trabajar en modo microprobe o nanoprobe. Dispone también de un brazo de porta-muestras de "Double-Tilt", que permite la completa orientación de la muestra para la buscar ejes de zona cristalográficos.

Características técnicas:

• Resolución punto 0.24 nm
• Límite de información ≤ 0.15 nm
• Cs objectivo (mm) 1.2
• Sistema de lentes S-Twin objective lens
• Cámara CCD Gatan 1k
• Rango de magnificación rango : 25x – 1 Mx
