Microscopi electrònic de transmissió d'emissió de camp de 200 kV (FEG) amb una resolució (Point Resolution) de 0.24nm. Està equipat amb una càmera CCD GATAN i Programari d'adquisició i tractament d'imatges "Digital Micrograph". Aquest equip permet realitzar imatges HRTEM, patrons de difracció d'electrons i tècniques espectroscòpiques com EDS i Mapping. A més, disposa d'un porta-mostres de "Double-Tilt" que permet la completa orientació de la mostra.

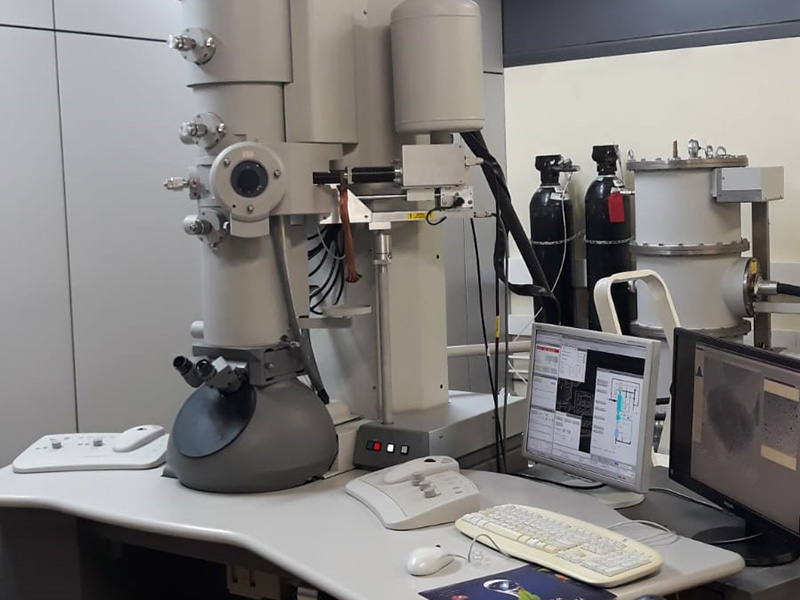

Microscopi electrònic de transmissió d'emissió de camp (Shottky FEG) amb una lent Super-TWIN que garanteix una major resolució proporcionant un perfecte equilibri entre resolució i contrast. A nivell d'imatge, el Tecnai G2 F20 S-TWIN està equipat amb una càmera CCD GATAN i el programa d'adquisició i tractament d'imatges "Digital Micrograph". Aquest equip permet realitzar imatges HRTEM, patrons de difracció d'electrons i tècniques espectroscòpiques com EDX (Energy despersive X-rays Spectroscopy) i EDX-Mapping. El microscopi compta amb la possibilitat de treballar en mode microprobe o nanoprobe. Disposa també d'un braç de porta-mostres de "Double-Tilt", que permet la completa orientació de la mostra per a la buscar eixos de zona cristalogràfics.

Característiques tècniques:

• Resolució punt 0.24 nm
• Límit d'informació ≤ 0.15 nm
• Cs objectiu (mm) 1.2
• Sistema de lents S-Twin objective lens
• Càmera CCD Gatan 1k
• Rang de magnificació rang : 25x – 1 Mx
