- Panel de limaduras de hierro suspendidas en un líquido.
- Paneles de agujas imanadas, *botella con limaduras.
- Diferentes tipos de imanes.
Panel de limaduras de hierro (figura 1): Asegurarse de que las limaduras están distribuidas uniformemente, agitando y girando el panel (fig 3a). Colocar un imán de barra debajo o encima y esperar unos minutos. Para acelerar el proceso, agitar ligeramente el panel sujetando el imán sobre su superficie. Las limaduras se reorganizan, dando lugar a una estructura de líneas como aparece en las imágenes 3b y 3c. Si ahora agitamos el panel sin el imán, las limaduras se distribuyen de nuevo aleatoriamente.
Esto mismo se puede observar espolvoreando limaduras de hierro sobre un papel, debajo del cual se coloca el imán, solo que las limaduras se caen o ase adhieren al imán y este sistema del panel es menos engorroso.
Se pueden colocar también otras configuraciones de imanes, por ejemplo, dos imanes de barra en atracción o repulsión, y ver cómo se distribuyen las limaduras.
Panel de brújulas (figura 2):
El montaje consiste en 4 placas de plástico que contienen pequeñas agujas magnéticas que pueden girar libremente, orientándose en la dirección del campo magnético aplicado. Si se sitúan perpendicularmente entre sí (ver imagen) se puede visualizar el campo magnético en varias dimensiones. Como en el caso anterior, agitar los paneles, de forma que las brújulas se orienten de forma aleatoria.
Al colocar un imán o un conjunto de imanes sobre el panel, las agujas se orientan diseñando un patrón similar al de las limaduras de hierro.
Botella con limaduras de hierro

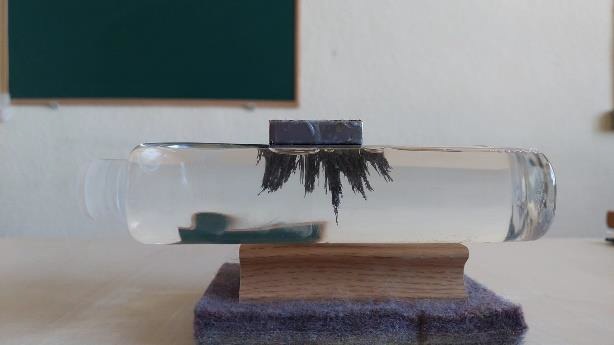

La botella contiene limaduras de hierro en un líquido trasparente (Figura 5). Al agitar la botella y acercar un imán, las limaduras siguen las líneas de campo.
Se pueden probar distintas configuraciones, como poner un imán a cada lado en distintas posiciones relativas Norte/Sur
para hacer que los campos de los imanes se sumen o se resten. Figura 5
Explicación:
Una manera sencilla de interpretar estos fenómenos es considerar que el imán genera un campo magnético que modifica las propiedades del espacio a su alrededor. El campo magnético se indica mediante un vector, con un módulo y dirección diferentes en cada punto del espacio. La línea de campo es aquella a la que el campo magnético es tangente en todos los puntos. (figura 6)
Tanto el panel de limaduras de hierro (fig 7a) como los de agujas imanadas (fig 7c) interaccionan con ese campo generado por el imán (aparece una fuerza sobre ellas), lo que permite visualizarlo (la fig 7b representa algunas líneas de campo alrededor del imán calculadas teóricamente).
El hierro es un material ferromagnético: en proximidad al imán cada limadura de hierro se convierte en un pequeño imán a su vez, con un polo sur que atrae al polo norte de la siguiente limadura, formando cadenas o líneas paralelas a las líneas de campo, más juntas allí donde la interacción magnética con el imán es más intensa, es decir, donde el campo magnético del imán es mayor en módulo (fig 7a). Cuando alejamos el imán del panel, las limaduras dejan de estar imanadas y de nuevo se distribuyen de forma aleatoria al agitarlas (el campo magnético es nulo).
En el caso de las agujas imanadas, sucede lo mismo, solo que, al encontrarse en posiciones fijas del panel, señalan la dirección del campo magnético del imán, pero no indican diferencias en el valor de su módulo, algo que si hacen las limaduras de hierro (zonas de menor o mayor acumulación). Al alejar el imán y agitar el panel, estas se orientan de nuevo de forma aleatoria. A diferencia de las limaduras de hierro, las agujas son imanes permanentes, pero la interacción magnética entre ellas se puede considerar despreciable.
- Si la botella se hace circular en la clase hay que advertir que tengan cuidado para que no se caiga y para que no abran el tapón. También es importante tener en cuenta que si la botella se mueve bruscamente (por
ejemplo para agitarla) con el imán adherido simplemente por la atracción magnética, este puede salir despedido.
Ver las demostraciones Demo 173 (Introducción al magnetismo: imanes, brújula y magnetita) y la Demo 52 (Visualización del campo magnético terrestre)
Si se colocan los paneles en la base de un proyector de diapositivas, la imagen puede ser proyectada en una pantalla. Hay que tener cuidado con imanes muy intensos.
Hay que tener cuidado con imanes muy intensos.
