El Sistema de Formación de Grúa Torre consta de dos módulos, integrados en una única aplicación; por una parte, el material didáctico, que consiste en una presentación para el seguimiento del curso teórico; y por otra parte, el Entorno de Obra Virtual, que integra un Simulador de Grúa Torre y que permite realizar ejercicios prácticos.
Descripció

Versión actualizada noviembre 2017 (aquí)



La aplicación del Sistema de Formación de Grúa Torre está basada en un entorno de usuario 3D de forma que la navegación por la misma es fácil e intuitiva, permitiendo además una completa integración del contenido didáctico y el sistema de simulación basado en realidad virtual.

Objetivo del proyecto.

Construir un simulador de grúa pórtico para la formación de operadores noveles y entrenamiento de operadores con experiencia.

Motivación.
  • Elevar el rendimiento económico de las grúas reales al tener que dedicar menos parte de su tiempo a periodos de formación.
  • Mejora de la curva de velocidad del aprendizaje del operador.
  • Control de situaciones adversas.
  • Aumento de la seguridad tanto para los operadores como para las grúas.
  • Proyección de imagen de calidad del puerto.
Una solución real.

  • Construcción de un entorno inmersivo basado en técnicas de “Realidad Virtual” análogo al entorno real un espacio de trabajo de una grúa torre.
  • El operador manipulará los controles, sentirá los movimientos, oirá sonidos debidos a las operaciones que se realicen y verá el entorno de trabajo como si estuviera en un entorno de trabajo de una grúa torre.
  • El simulador proporciona una mando de control mecánico real y un sistema que proporciones los efectos visuales y de audio.
Un simulador de altas prestaciones.

El Simulador de Grúa Torre de LSyM es un completo sistema de simulación basado en PC que, gracias al aprovechamiento de los avances en informática gráfica, tiene un bajo coste sin renunciar a unas altas prestaciones.

El sistema cuenta con:

  • Escenarios virtuales con imágenes reales digitalizadas
  • Modelos gráficos 3D de alta calidad
  • Sistema de proyección portátil con proyección en estereo pasivo y tracker
  • Reproducción del sonido real de la grúa durante la simulación
  • Utilización de mandos reales de grúas torre
  • Modelo matemático diseñado a partir de grúas reales
  • Fenómenos meteorológicos: viento, lluvia,...

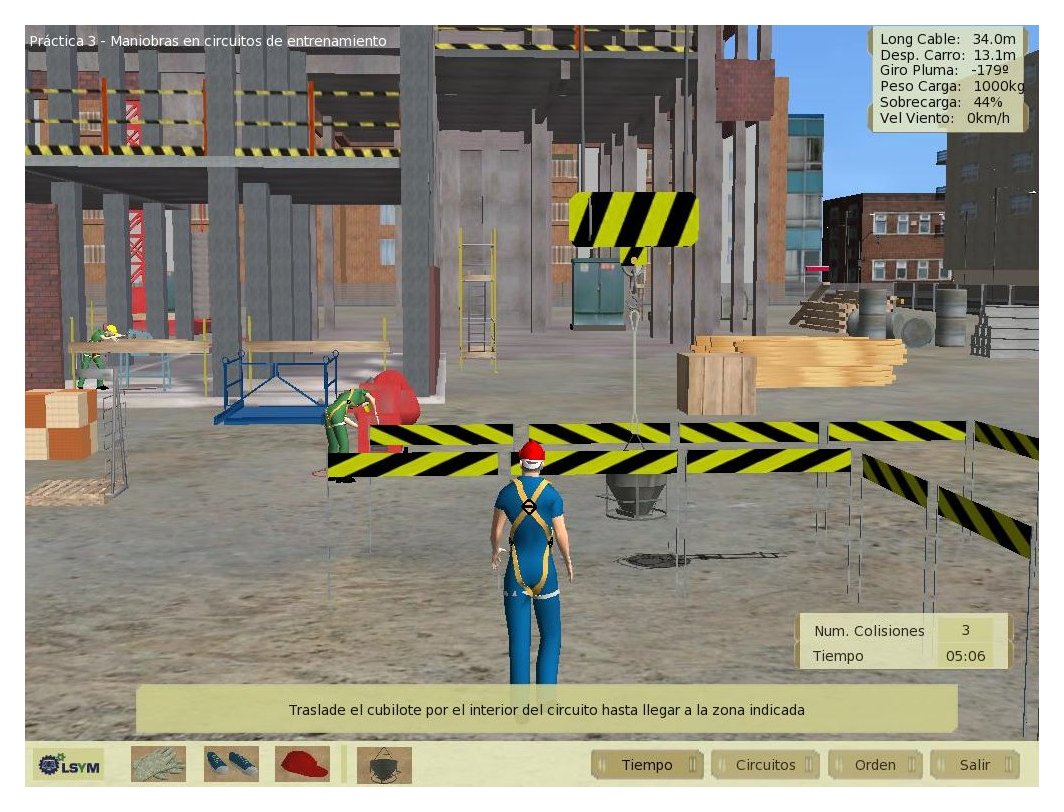

Elementos del entorno de simulación de la grúa torre

En el entorno de simulación podemos encontrar los elementos que están en un puerto real. Los operadores durante la simulación podrán interactuar con ellos directa o indirectamente.

  • Grúa Torre: grúa donde se desarrolla el trabajo principal.
  • Avatares: personas humanas del entorno de trabajo que ayudarán tanto en el ejercicio de simulación como en las indicaciones teoricas del manejo de la grúa
  • Base
  • Lastre
  • Cabina
  • Carro
  • Contrapeso
  • Contrapluma
  • Corona de giro
  • O. aprehensión
  • Pluma
  • Punta de torre
  • Torre

Diseño instruccional

Los simuladores para entrenamiento de LSyM incorporan un completo diseño instruccional que guía tanto al aprendiz como al instructor, aprovechando la experiencia de éste, para conseguir maximizar la capacidad de aprendizaje de los usuarios.

Entre las principales funcionalidades disponibles destacan:

  • Material didáctico multimedia integrado en el sistema de formación 3D
  • Manual de ejercicios
  • Sistema de base de datos de operarios
  • Sistema de seguimiento del programa de aprendizaje para cada aprendiz
  • Obtención de informes, resúmenes, etc.
  • Prácticas guiadas por medio de mensajes sonoros y en la pantalla del simulador
  • Registor de operaciones no permitidas y de maniobras peligrosas

Sumerjase en el entorno de simulación. Condiciones atmosféricas.

El simulador implementa varios tipos de situaciones climáticas que pueden ser críticas en el mundo real como podría ser la baja visibilidad por un día muy nublado o en noche cerrada. Estas condiciones también se ven reflejadas en el funcionamiento físico de la grúa, haciendo que en días lluviosos y de mucho viento sea bastante más dificil realizar con éxito los diferentes ejercicios.Es importante destacar que es fácil y rápido implementar nuevos tipos de ejercicios si fuese necesario por alguna especificación de algún caso en particular.

Efectos de niebla

Los efectos de niebla se puede activar para aumentar la dificultad del ejercicio que está llevando a cabo por el operador. Se proporciona una situación real y aumentar la inmersión en el medio ambiente para el usuario.

Día despejado

Podemos ver el efecto destellos de lente o "lens flare"
