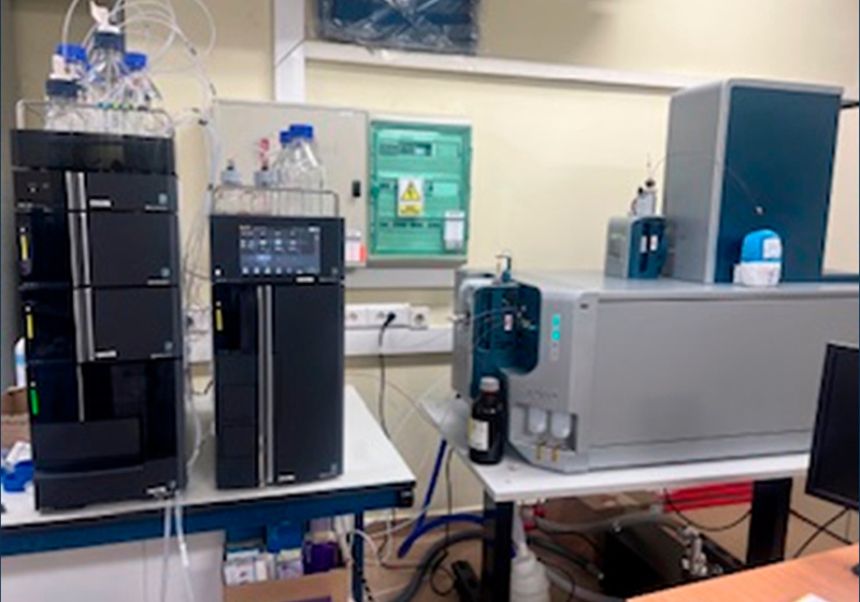

El ZENOTOF 7600 és un espectròmetre MS/MS d’alta resolució que incorpora dues novetats essencials: d’una banda, la trampa (ZENO), que permet augmentar l’eficiència de transmissió i agrupació dels ions, millorant entre 5 i 20 vegades la sensibilitat aconseguida en els QTOF tradicionals. L’altra gran novetat del ZENOTOF és la incorporació de la tecnologia de fragmentació EAD (Electron Activated Dissociation), un sistema de fragmentació específic que permet millorar la capacitat d’elucidació de compostos.

1) SISTEMA DE CROMATOGRAFIA DE LÍQUIDS D’ALTA PRESSIÓ (UHPLC)

Especificacions tècniques mínimes del sistema

• Sistema de bombes:
• Dues bombes de doble pistó d’alta precisió, que poden assolir una pressió de treball de 1.300 bars.
• Flux des de 0.0001 fins a 3 mL/min.
• Precisió de flux: ± 0,06% RSD.
• Exactitud de flux: ± 1%
• Neteja automàtica de pistons.
• Detector de fuites per a la bomba.
• Desgasificador de membrana d’un mínim de fins a 5 canals.
• Rang de pH operatiu d’1-14.
• Exactitud en la composició de la mescla de solvents, expressada com a concentració, de ± 0,5%, cosa que permet resultats reproduïbles.
• Rang de formació de gradients des de 0 a 100% (en salts de 0,1%).
• Mesclador (mixer) d’alta capacitat per a la formació del gradient.
• Forn de columnes:
  • Forn de columnes termostatitzat amb control des de –10 ºC per davall de la temperatura ambient fins a 100 ºC.
  • Precisió del control de la temperatura de ±0,05 ºC.
  • Exactitud del control de temperatura ±0,5.
  • Capacitat de fins a 6 columnes de 250 mm o 3 columnes de 300 mm.
  • Vàlvula d’alta pressió per a l’intercanvi automàtic de dues columnes.
• Inyector automàtic:
  • Capacitat per a 162 mostres en vials de 1,5 mL.
  • Volum d’injecció de 0,1 μL a 50 μL.
  • Sistema de refrigeració de mostres entre 4 ºC i 45 ºC.
  • Contaminació creuada (carry-over) màxima de 0,0015%.
  • Exactitud del volum d’injecció ±1%.
  • Linealitat ≥ 0,9999.
  • Precisió del volum d’injecció: RSD ≤ 0,25%.
  • Linealitat ≥ 0,9999.
  • Pressió màxima de treball fins a 1300 bar.
  • Temps mínim d’injecció: 14 segons.
  • Proveït de sensor de fuites.

2) SISTEMA D’ESPECTROMETRIA DE MASSES D’ALTA RESOLUCIÓ I MASSA EXACTA, QTOF

Especificacions tècniques mínimes del sistema

• Sensibilitat en TOF/MS: en mode ESI positiu, per a una injecció d’1 pg de reserpina en columna, produïsca una relació S/N > 2500.
• Sensibilitat en MS/MS: en mode ESI positiu, per a una injecció de 50 fg de reserpina en columna, produïsca una relació S/N > 400.
• Sensibilitat en TOF/MS: amb la sonda Twin Sprayer, una injecció d’1 pg de reserpina en columna produïx una relació S/N > 750.
• Velocitat d’escombratge en MS/MS: fins a 133 Hz (133 espectres MS/MS per segon).
• Cicle de treball MS/MS: ≥ 90% per a adquisició en TOF MS/MS.
• Resolució MS: superior a 42.000 (FWHM) m/z 956.
• Modes d’escombratge: Full scan TOF MS, Full scan TOF MS/MS, MRMHR, SWATH (DIA), IDA (DDA).
• Exactitud de masses interna: menor de 0,2 ppm d’error absolut, demostrada en MS/MS en un fragment de [Glu]1-Fibrinopeptide B.
• Exactitud de masses externa: menor de 2 ppm RMS sobre 12 hores de treball de LC-MS.
• Rang dinàmic lineal: millor de 5 ordres de magnitud sense pèrdua de senyal.
• Rang de masses: en el TOF, 40 kDa; en ió precursor, 5–2.250 m/z (5–40.000 m/z).
• Rang de flux de treball: des de 5 μL/min fins a 3 mL/min.
• Modes avançats d’adquisició de dades: Full Scan TOF MS, Full Scan TOF MS/MS, MRMHR, Data Dependent Acquisition (DDA) i Data Independent Acquisition (DIA).
• Modes de fragmentació: cel·la de col·lisió CID (dissociació induïda per col·lisió) i cel·la EAD (dissociació activada per electrons).
